Bębny linowe i łożyska podporowe – karty katalogowe

Rysunki wymiarowe i tabele wymiarów bębnów linowych DBr i DBs, łożysk podporowych CŁy oraz sprzęgieł przybębnowych. Kliknij kartę, aby ją powiększyć, albo pobierz plik PDF. Pod kartami znajdziesz tabele wymiarów wszystkich typów z przyciskiem zapytania.

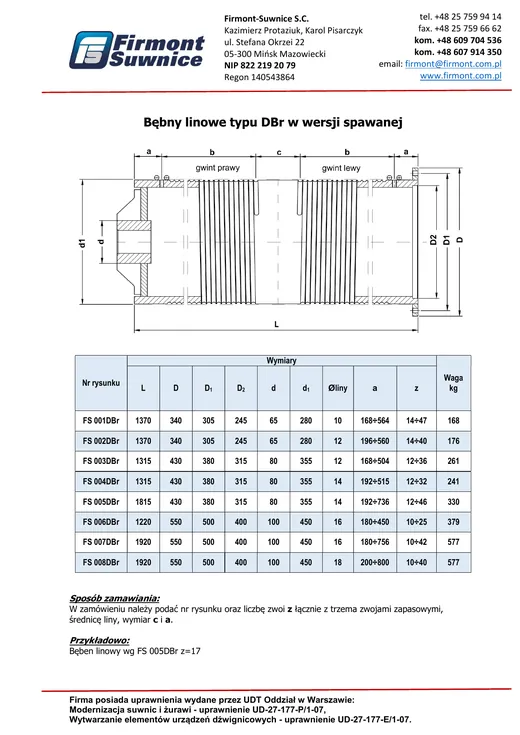

Karta katalogowa DBr – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DBr

01 / 04

Bębny linowe typu DBr w wersji spawanej

Bębny linowe spawane do mechanizmów podnoszenia suwnic. Liczbę zwojów i średnicę liny dobieramy do zamówienia.

Typoszereg: FS 001DBr – FS 008DBr
Średnica D: 340–550 mm
Długość L: 1220–1920 mm
Średnica liny: 10–18 mm
Masa: 168–577 kg

Przykład zamówieniaBęben linowy wg FS 005DBr z=17

Karta katalogowa DBrPDF · 1 strona · 972 kB
Pobierz

DBr: FS 001DBr – FS 008DBr, wymiary w mm

Nr rysunku	L	D	D₁	D₂	d	d₁	Ø liny	a	z	Masa [kg]	Zapytanie
FS 001DBr	1370	340	305	245	65	280	10	168÷564	14÷47	168	Zapytaj
FS 002DBr	1370	340	305	245	65	280	12	196÷560	14÷40	176	Zapytaj
FS 003DBr	1315	430	380	315	80	355	12	168÷504	12÷36	261	Zapytaj
FS 004DBr	1315	430	380	315	80	355	14	192÷515	12÷32	241	Zapytaj
FS 005DBr	1815	430	380	315	80	355	14	192÷736	12÷46	330	Zapytaj
FS 006DBr	1220	550	500	400	100	450	16	180÷450	10÷25	379	Zapytaj
FS 007DBr	1920	550	500	400	100	450	16	180÷756	10÷42	577	Zapytaj
FS 008DBr	1920	550	500	400	100	450	18	200÷800	10÷40	577	Zapytaj

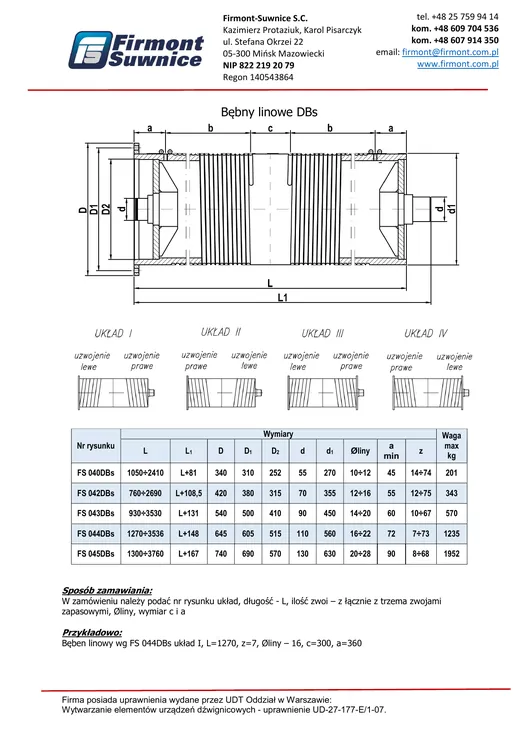

Karta katalogowa DBs – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DBs

02 / 04

Bębny linowe typu DBs

Bębny linowe o długości dobieranej do wysokości podnoszenia. W zamówieniu podaje się układ, długość, liczbę zwojów i średnicę liny.

Typoszereg: FS 040DBs – FS 045DBs
Średnica D: 340–740 mm
Długość L: 760–3760 mm
Średnica liny: 10–28 mm
Masa: do 1952 kg

Przykład zamówieniaBęben linowy wg FS 044DBs układ I, L=1270, z=7, Øliny 16, c=300, a=360

Karta katalogowa DBsPDF · 1 strona · 1098 kB
Pobierz

DBs: FS 040DBs – FS 045DBs, wymiary w mm

Nr rysunku	L	L₁	D	D₁	D₂	d	d₁	Ø liny	a min	z	Masa max [kg]	Zapytanie
FS 040DBs	1050÷2410	L+81	340	310	252	55	270	10÷12	45	14÷74	201	Zapytaj
FS 042DBs	760÷2690	L+108,5	420	380	315	70	355	12÷16	55	12÷75	343	Zapytaj
FS 043DBs	930÷3530	L+131	540	500	410	90	450	14÷20	60	10÷67	570	Zapytaj
FS 044DBs	1270÷3536	L+148	645	605	515	110	560	16÷22	72	7÷73	1235	Zapytaj
FS 045DBs	1300÷3760	L+167	740	690	570	130	630	20÷28	90	8÷68	1952	Zapytaj

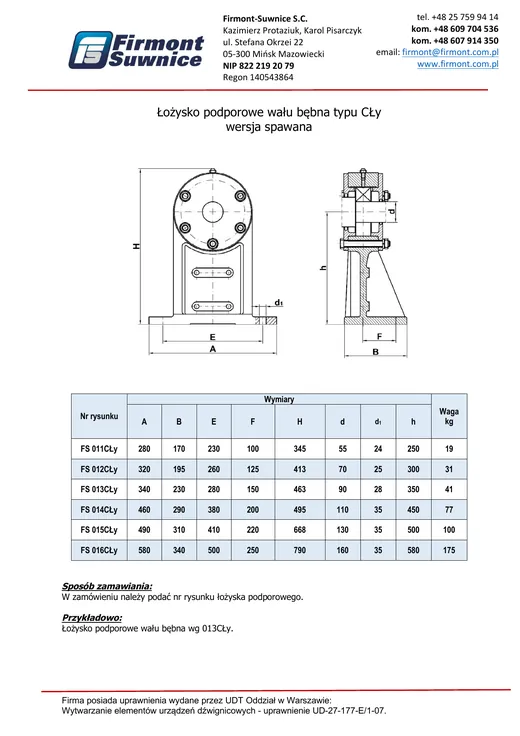

Karta katalogowa CŁy – rysunek wymiarowy i tabela wymiarów — Karta katalogowa CŁy

03 / 04

Łożyska podporowe wału bębna typu CŁy

Spawane łożyska podporowe wału bębna linowego. Wykonujemy także wały bębna linowego.

Typoszereg: FS 011CŁy – FS 016CŁy
Średnica wału d: 55–160 mm
Wysokość osi h: 250–580 mm
Masa: 19–175 kg

Przykład zamówieniaŁożysko podporowe wału bębna wg FS 013CŁy

Karta katalogowa CŁyPDF · 1 strona · 363 kB
Pobierz

CŁy: FS 011CŁy – FS 016CŁy, wymiary w mm

Nr rysunku	A	B	E	F	H	d	d₁	h	Masa [kg]	Zapytanie
FS 011CŁy	280	170	230	100	345	55	24	250	19	Zapytaj
FS 012CŁy	320	195	260	125	413	70	25	300	31	Zapytaj
FS 013CŁy	340	230	280	150	463	90	28	350	41	Zapytaj
FS 014CŁy	460	290	380	200	495	110	35	450	77	Zapytaj
FS 015CŁy	490	310	410	220	668	130	35	500	100	Zapytaj
FS 016CŁy	580	340	500	250	790	160	35	580	175	Zapytaj

Karta katalogowa ASg 034–036 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ASg 034–036

Karta katalogowa ASg 027–128, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ASg 027–128, strona 1 z 2

Karta katalogowa ASg 027–128, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ASg 027–128, strona 2 z 2

04 / 04

Sprzęgła przybębnowe typu ASg

Sprzęgła zębate przybębnowe łączą wał przekładni z bębnem linowym mechanizmu podnoszenia. Każdy typ ma kilka wykonań (A–F).

Typoszereg: FS 027–030ASg, FS 034–036ASg, FS 124–128ASg
Średnica D: 340–950 mm
Wykonania: A, B, C, D, E, F

Przykład zamówieniaSprzęgło zębate przybębnowe wg FS 034ASg wyk. A

Karta katalogowa ASg 034–036PDF · 1 strona · 285 kB
Pobierz
Karta katalogowa ASg 027–128PDF · 2 strony · 276 kB
Pobierz

ASg 034–036: FS 034ASG – FS 036ASg, wymiary w mm

Nr rysunku	D	D₁	D₂	B	d₁	dp	g	Wyk.	Masa [kg]	Zapytanie
FS 034ASG	kilka wykonań – wymiary w karcie katalogowej PDF									Zapytaj
FS 035ASg	430	315	380	122	80	224	14	A	38	Zapytaj
FS 036ASg	kilka wykonań – wymiary w karcie katalogowej PDF									Zapytaj

ASg 027–128: FS 027ASg – FS 128ASg, wymiary w mm

Nr rysunku	D	D₂	D₁	B	dp	g	Wyk.	Masa [kg]	Zapytanie
FS 027ASg	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj
FS 028ASg	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj
FS 030ASg	950	720	870	105	480	30	A	186	Zapytaj
FS 124ASg	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj
FS 125ASg	540	410	500	77	224	12	C	41	Zapytaj
FS 126ASg	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj
FS 127ASg	645	515	605	85	336	20	B	87	Zapytaj
FS 128ASg	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj

Potrzebujesz bębna według własnej dokumentacji?

Wykonujemy bębny linowe i wały bębna według indywidualnej dokumentacji klienta.
