Hamulce szczękowe – karty katalogowe

Rysunki wymiarowe, momenty hamowania i wykonania hamulców elektrohydraulicznych AHh oraz elektromagnetycznych AHm. Kliknij kartę, aby ją powiększyć, albo pobierz plik PDF. Pod kartami znajdziesz tabele wymiarów wszystkich typów z przyciskiem zapytania.

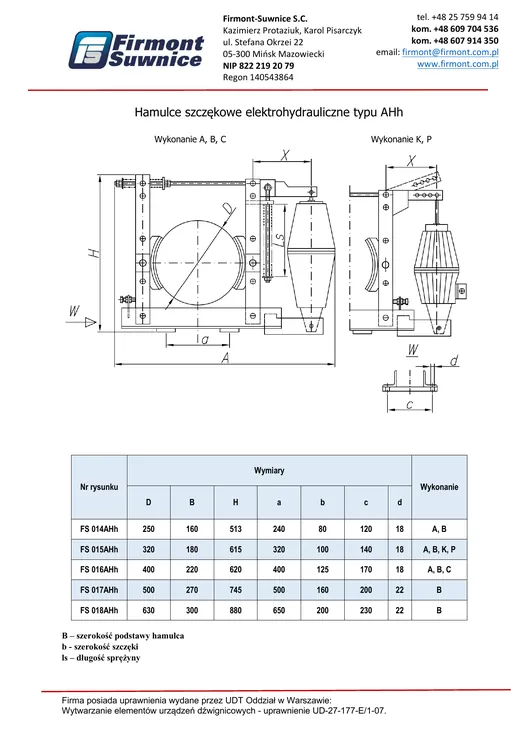

Karta katalogowa AHh 014–018, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa AHh 014–018, strona 1 z 2

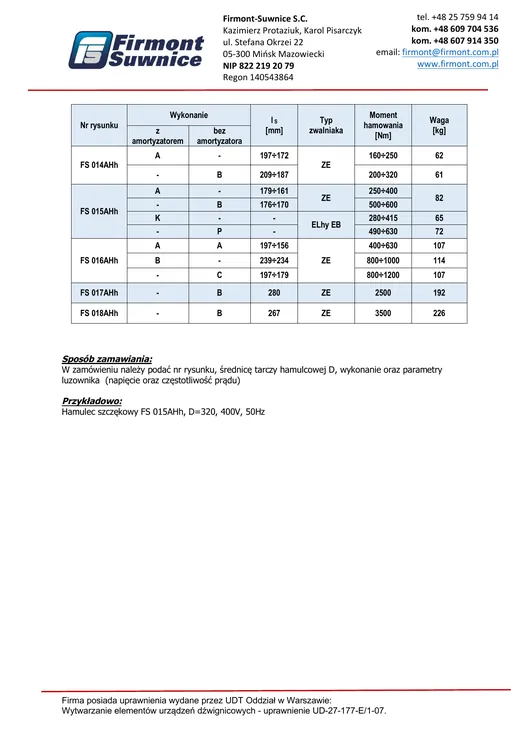

Karta katalogowa AHh 014–018, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa AHh 014–018, strona 2 z 2

01 / 03

Hamulce szczękowe elektrohydrauliczne typu AHh (014–018)

Hamulce szczękowe z luzownikiem elektrohydraulicznym do mechanizmów podnoszenia i jazdy suwnic. Dostępne w wykonaniach z amortyzatorem i bez amortyzatora.

Typoszereg: FS 014AHh – FS 018AHh
Średnica tarczy D: 250–630 mm
Moment hamowania: 160–3500 Nm
Luzownik: ZE, ELhy, EB
Masa: 61–226 kg

Przykład zamówieniaHamulec szczękowy FS 015AHh, D=320, 400V, 50Hz

Karta katalogowa AHh 014–018PDF · 2 strony · 335 kB
Pobierz

AHh 014–018: FS 014AHh – FS 018AHh, wymiary w mm

Nr rysunku	D	B	H	a	b	c	d	Wykonanie	Zapytanie
FS 014AHh	250	160	513	240	80	120	18	A, B	Zapytaj
FS 015AHh	320	180	615	320	100	140	18	A, B, K, P	Zapytaj
FS 016AHh	400	220	620	400	125	170	18	A, B, C	Zapytaj
FS 017AHh	500	270	745	500	160	200	22	B	Zapytaj
FS 018AHh	630	300	880	650	200	230	22	B	Zapytaj

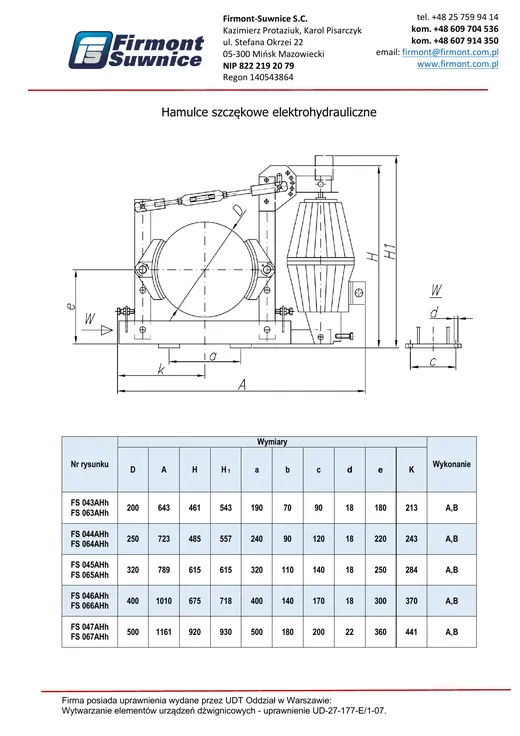

Karta katalogowa AHh 043–067, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa AHh 043–067, strona 1 z 2

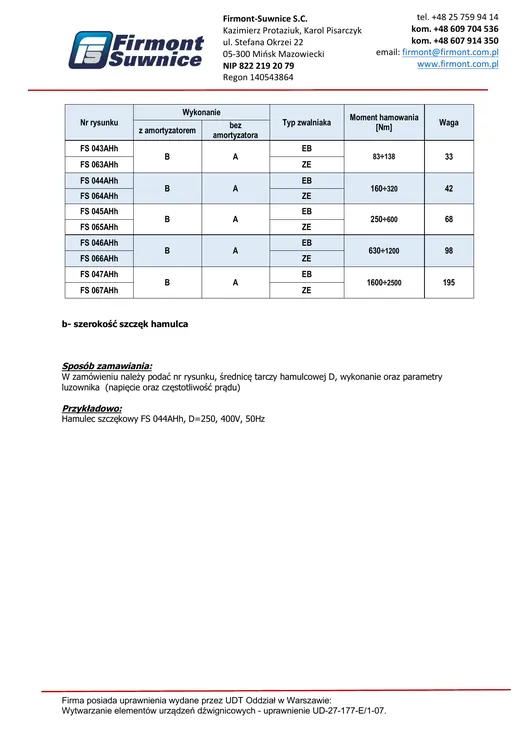

Karta katalogowa AHh 043–067, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa AHh 043–067, strona 2 z 2

02 / 03

Hamulce szczękowe elektrohydrauliczne typu AHh (043–067)

Hamulce szczękowe elektrohydrauliczne w dwóch wersjach luzownika: EB (FS 043–047AHh) lub ZE (FS 063–067AHh). Wykonanie A bez amortyzatora, B z amortyzatorem.

Typoszereg: FS 043–047AHh, FS 063–067AHh
Średnica tarczy D: 200–500 mm
Moment hamowania: 83–2500 Nm
Masa: 33–195 kg

Przykład zamówieniaHamulec szczękowy FS 044AHh, D=250, 400V, 50Hz

Karta katalogowa AHh 043–067PDF · 2 strony · 343 kB
Pobierz

AHh 043–067: FS 043AHh – FS 067AHh, wymiary w mm

Nr rysunku	D	A	H	H₁	a	b	c	d	e	K	Luzownik	Moment [Nm]	Masa [kg]	Zapytanie
FS 043AHh	200	643	461	543	190	70	90	18	180	213	EB	83÷138	33	Zapytaj
FS 063AHh	200	643	461	543	190	70	90	18	180	213	ZE	83÷138	33	Zapytaj
FS 044AHh	250	723	485	557	240	90	120	18	220	243	EB	160÷320	42	Zapytaj
FS 064AHh	250	723	485	557	240	90	120	18	220	243	ZE	160÷320	42	Zapytaj
FS 045AHh	320	789	615	615	320	110	140	18	250	284	EB	250÷600	68	Zapytaj
FS 065AHh	320	789	615	615	320	110	140	18	250	284	ZE	250÷600	68	Zapytaj
FS 046AHh	400	1010	675	718	400	140	170	18	300	370	EB	630÷1200	98	Zapytaj
FS 066AHh	400	1010	675	718	400	140	170	18	300	370	ZE	630÷1200	98	Zapytaj
FS 047AHh	500	1161	920	930	500	180	200	22	360	441	EB	1600÷2500	195	Zapytaj
FS 067AHh	500	1161	920	930	500	180	200	22	360	441	ZE	1600÷2500	195	Zapytaj

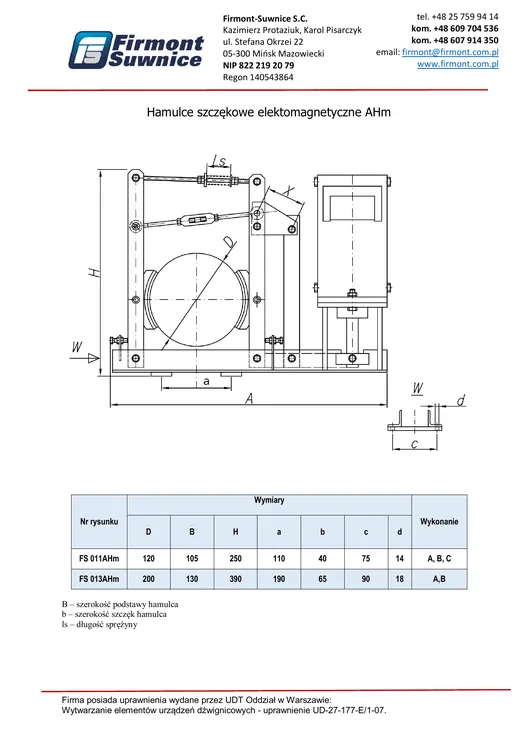

Karta katalogowa AHm, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa AHm, strona 1 z 2

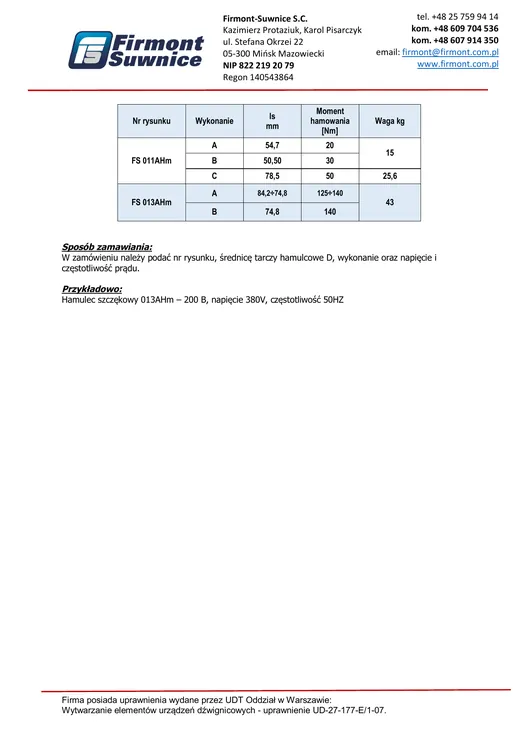

Karta katalogowa AHm, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa AHm, strona 2 z 2

03 / 03

Hamulce szczękowe elektromagnetyczne typu AHm

Hamulce szczękowe z luzownikiem elektromagnetycznym do mniejszych mechanizmów. W zamówieniu podaje się napięcie i częstotliwość prądu.

Typoszereg: FS 011AHm, FS 013AHm
Średnica tarczy D: 120–200 mm
Moment hamowania: 20–140 Nm
Masa: 15–43 kg

Przykład zamówieniaHamulec szczękowy FS 013AHm – 200 B, napięcie 380V, częstotliwość 50Hz

Karta katalogowa AHmPDF · 2 strony · 380 kB
Pobierz

AHm: FS 011AHm – FS 013AHm, wymiary w mm

Nr rysunku	D	B	H	a	b	c	d	Wykonanie	Zapytanie
FS 011AHm	120	105	250	110	40	75	14	A, B, C	Zapytaj
FS 013AHm	200	130	390	190	65	90	18	A,B	Zapytaj
