Koła jezdne – karty katalogowe

Rysunki wymiarowe i tabele wymiarów kół jezdnych BKa, Kzo i BKk. Kliknij kartę, aby ją powiększyć, albo pobierz plik PDF. Pod kartami znajdziesz tabele wymiarów wszystkich typów z przyciskiem zapytania.

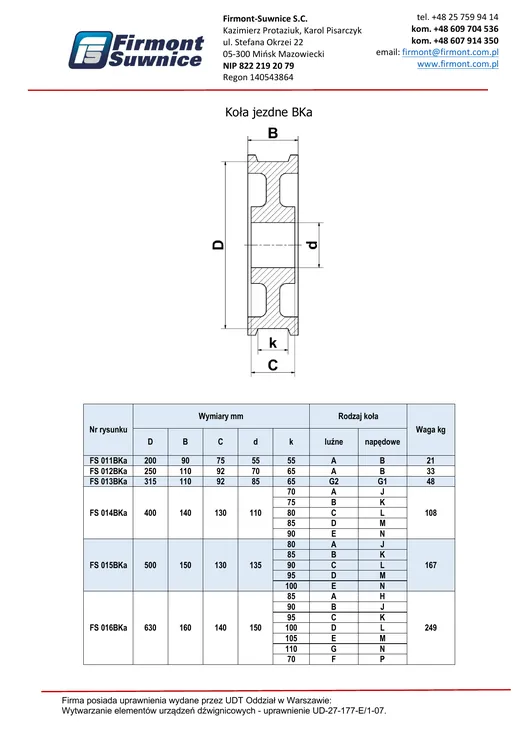

Karta katalogowa BKa, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa BKa, strona 1 z 2

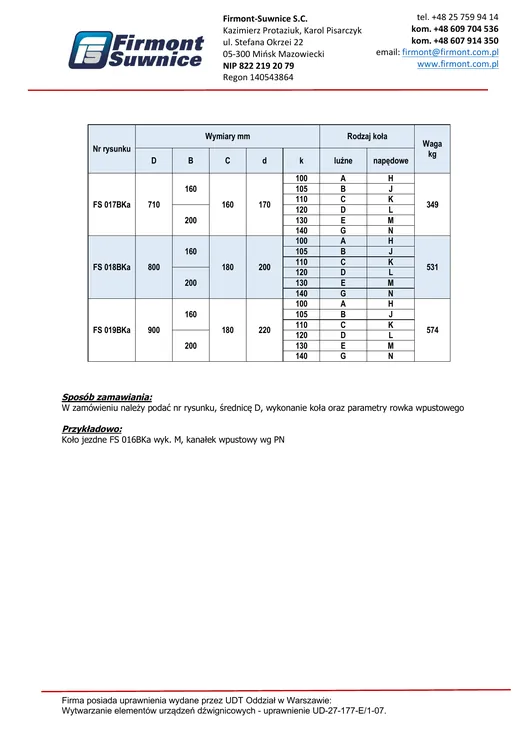

Karta katalogowa BKa, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa BKa, strona 2 z 2

01 / 03

Koła jezdne typu BKa

Koła jezdne sorbityzowane do suwnic i wózków suwnicowych. Wykonujemy je w kilku rodzajach, jako koła luźne i napędowe.

Typoszereg: FS 011BKa – FS 019BKa
Średnica D: 200–900 mm
Masa: 21–574 kg

Przykład zamówieniaKoło jezdne FS 016BKa wyk. M, kanałek wpustowy wg PN

Karta katalogowa BKaPDF · 2 strony · 292 kB
Pobierz

BKa: FS 011BKa – FS 019BKa, wymiary w mm

Nr rysunku	D	B	C	d	k	Koło luźne	Koło napędowe	Masa [kg]	Zapytanie
FS 011BKa	200	90	75	55	55	A	B	21	Zapytaj
FS 012BKa	250	110	92	70	65	A	B	33	Zapytaj
FS 013BKa	315	110	92	85	65	G2	G1	48	Zapytaj
FS 014BKa	400	140	130	110	80	C	L	108	Zapytaj
FS 015BKa	500	150	130	135	90	C	L	167	Zapytaj
FS 016BKa	630	160	140	150	100	D	L	249	Zapytaj
FS 017BKa	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj
FS 018BKa	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj
FS 019BKa	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj

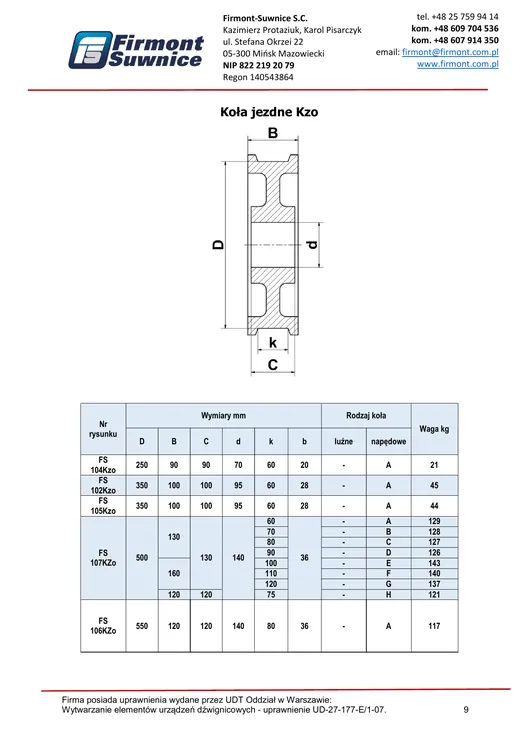

Karta katalogowa Kzo, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa Kzo, strona 1 z 2

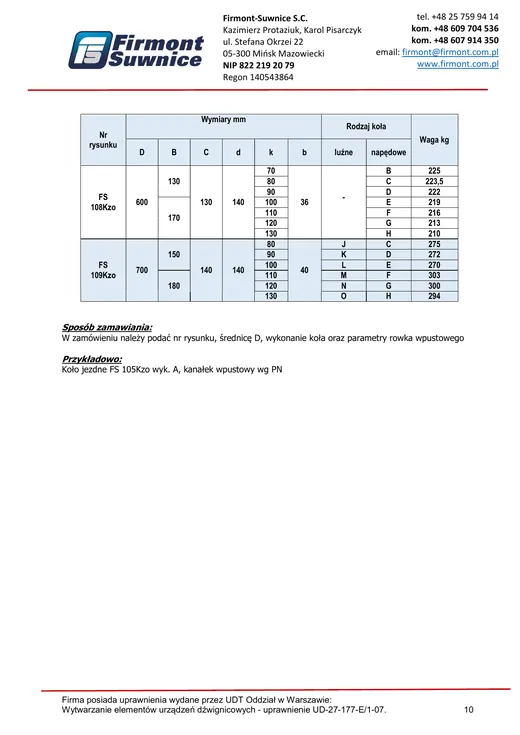

Karta katalogowa Kzo, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa Kzo, strona 2 z 2

02 / 03

Koła jezdne typu Kzo

Koła jezdne napędowe i luźne w wielu wykonaniach, różniących się szerokością wieńca i wymiarem k.

Typoszereg: FS 102Kzo – FS 109Kzo
Średnica D: 250–700 mm
Masa: 21–303 kg

Przykład zamówieniaKoło jezdne FS 105Kzo wyk. A, kanałek wpustowy wg PN

Karta katalogowa KzoPDF · 2 strony · 864 kB
Pobierz

Kzo: FS 104Kzo – FS 109Kzo, wymiary w mm

Nr rysunku	D	B	C	d	k	b	Koło luźne	Koło napędowe	Masa [kg]	Zapytanie
FS 104Kzo	250	90	90	70	60	20	–	A	21	Zapytaj
FS 102Kzo	350	100	100	95	60	28	–	A	45	Zapytaj
FS 105Kzo	350	100	100	95	60	28	–	A	44	Zapytaj
FS 106Kzo	550	120	120	140	80	36	–	A	117	Zapytaj
FS 107Kzo	kilka wykonań – wymiary w karcie katalogowej PDF									Zapytaj
FS 108Kzo	kilka wykonań – wymiary w karcie katalogowej PDF									Zapytaj
FS 109Kzo	kilka wykonań – wymiary w karcie katalogowej PDF									Zapytaj

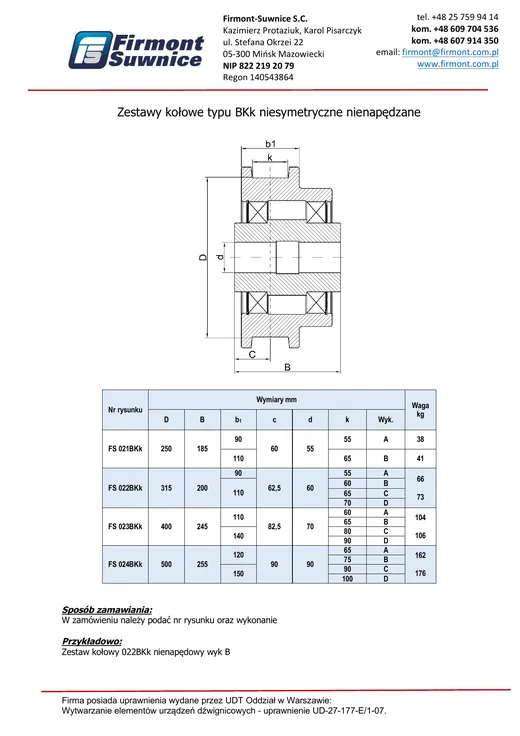

Karta katalogowa BKk – rysunek wymiarowy i tabela wymiarów — Karta katalogowa BKk

03 / 03

Koła jezdne typu BKk

Koła jezdne do niesymetrycznych, nienapędzanych zestawów kołowych BKk. Karta katalogowa obejmuje cały zestaw z kołem.

Typoszereg: FS 021BKk – FS 024BKk
Średnica koła: 250–500 mm

Przykład zamówieniaZestaw kołowy FS 022BKk nienapędowy wyk. B

Karta katalogowa BKkPDF · 1 strona · 302 kB
Pobierz

BKk: FS 021BKk – FS 024BKk, wymiary w mm

Nr rysunku	D	Zapytanie
FS 021BKk	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj
FS 022BKk	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj
FS 023BKk	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj
FS 024BKk	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj

Potrzebujesz koła według własnej dokumentacji?

Wykonujemy koła jezdne także według indywidualnej dokumentacji klienta.

Skontaktuj się Wróć do oferty
