Krążki linowe – karty katalogowe
Rysunki wymiarowe i tabele wymiarów krążków linowych CLr i CLs. Kliknij kartę, aby ją powiększyć, albo pobierz plik PDF. Pod kartami znajdziesz tabele wymiarów wszystkich typów z przyciskiem zapytania.
01 / 02
Krążki linowe typu CLr
Krążki linowe do zbloczy i mechanizmów podnoszenia suwnic. Wiele typów występuje w kilku wykonaniach, różniących się średnicą otworu i szerokością piasty.
- Typoszereg
- FS 075CLr – FS 098CLr
- Średnica D
- 280–710 mm
- Średnica liny
- 10–36 mm
- Masa
- 17,5–298 kg
Przykład zamówieniaKrążek linowy FS 081CLr wyk. B
-

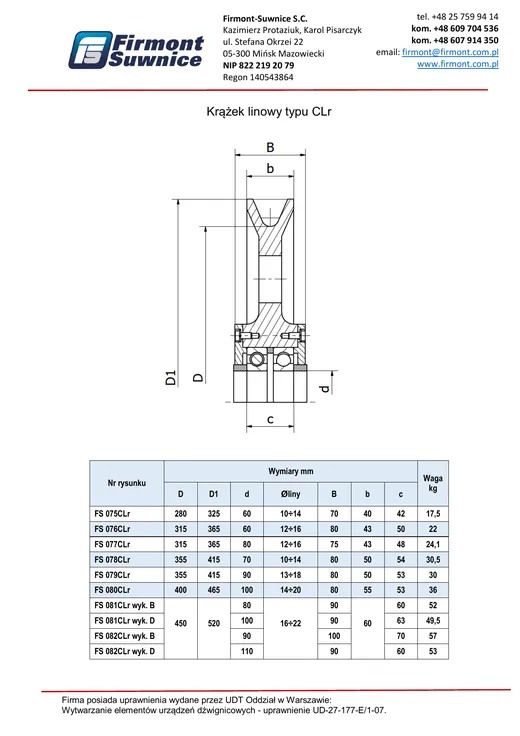

Karta katalogowa CLrPobierz

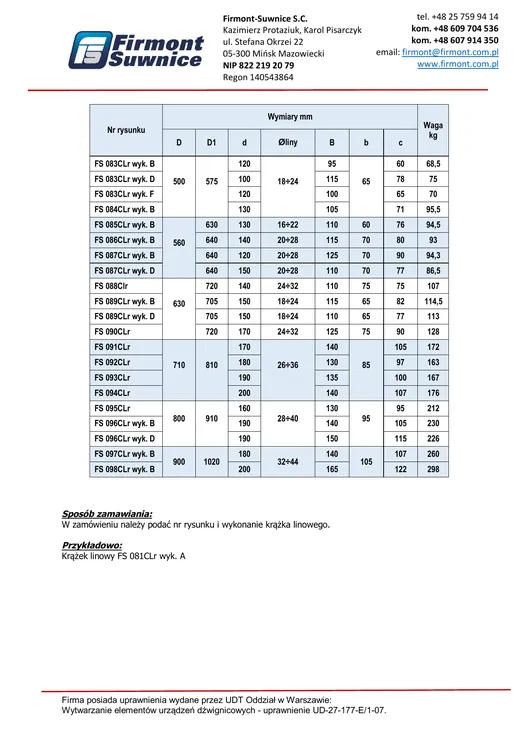

CLr: FS 075CLr – FS 098CLr wyk. B, wymiary w mm
| Nr rysunku | D | D₁ | d | Ø liny | B | b | c | Masa [kg] | Zapytanie |
|---|---|---|---|---|---|---|---|---|---|
| FS 075CLr | 280 | 325 | 60 | 10÷14 | 70 | 40 | 42 | 17,5 | Zapytaj |
| FS 076CLr | 315 | 365 | 60 | 12÷16 | 80 | 43 | 50 | 22 | Zapytaj |
| FS 077CLr | 315 | 365 | 80 | 12÷16 | 75 | 43 | 48 | 24,1 | Zapytaj |
| FS 078CLr | 355 | 415 | 70 | 10÷14 | 80 | 50 | 54 | 30,5 | Zapytaj |
| FS 079CLr | 355 | 415 | 90 | 13÷18 | 80 | 50 | 53 | 30 | Zapytaj |
| FS 080CLr | 400 | 465 | 100 | 14÷20 | 80 | 55 | 53 | 36 | Zapytaj |
| FS 081CLr wyk. B | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 081CLr wyk. D | 450 | 520 | 100 | 16÷22 | 90 | 60 | 63 | 49,5 | Zapytaj |
| FS 082CLr wyk. B | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 082CLr wyk. D | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 083CLr wyk. B | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 083CLr wyk. D | 500 | 575 | 100 | 18÷24 | 115 | 65 | 78 | 75 | Zapytaj |
| FS 083CLr wyk. F | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 084CLr wyk. B | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 085CLr wyk. B | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 086CLr wyk. B | 560 | 640 | 140 | 20÷28 | 115 | 70 | 80 | 93 | Zapytaj |
| FS 087CLr wyk. B | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 087CLr wyk. D | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 088Clr | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 089CLr wyk. B | 630 | 705 | 150 | 18÷24 | 115 | 65 | 82 | 114,5 | Zapytaj |
| FS 089CLr wyk. D | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 090CLr | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 091CLr | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 092CLr | 710 | 810 | 180 | 26÷36 | 130 | 85 | 97 | 163 | Zapytaj |
| FS 093CLr | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 094CLr | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 095CLr | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 096CLr wyk. B | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 096CLr wyk. D | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 097CLr wyk. B | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 098CLr wyk. B | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
02 / 02
Krążki linowe typu CLs
Krążki linowe w szerokim zakresie średnic, od małych krążków do wciągników po duże krążki do suwnic. Dostępne w wykonaniach B, D i F.
- Typoszereg
- FS 061CLs – FS 090CLs
- Średnica D
- 100–630 mm
- Średnica liny
- 5–32 mm
- Masa
- 1–117 kg
Przykład zamówieniaKrążek linowy FS 078CLs wyk. A
-

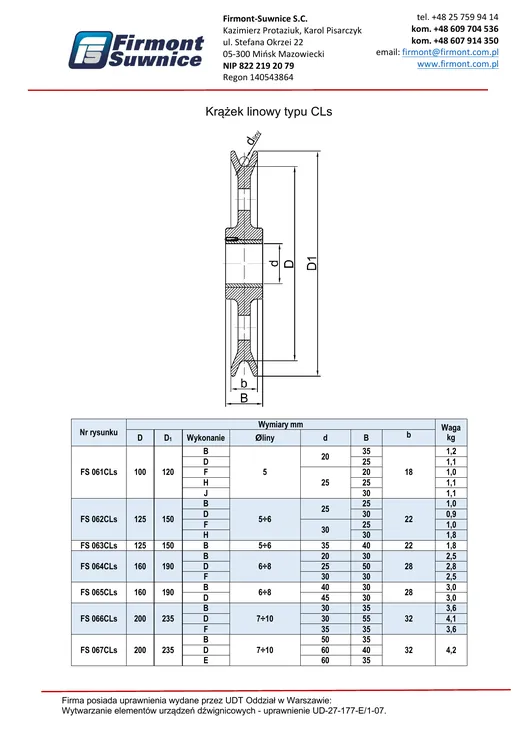

Karta katalogowa CLsPobierz

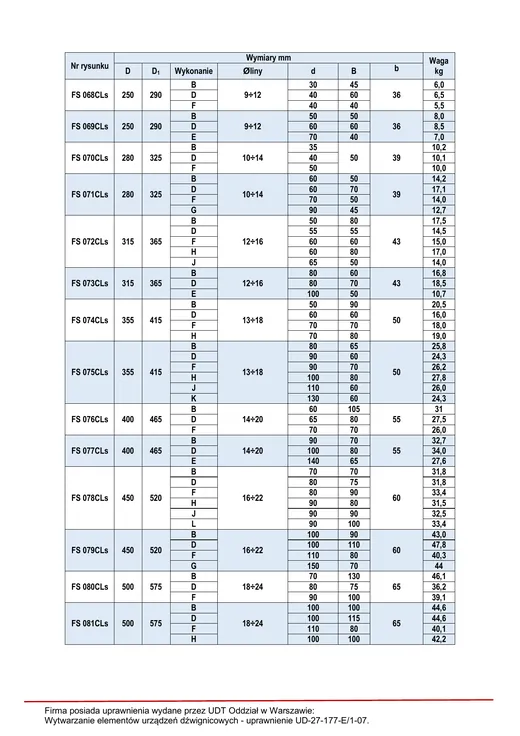

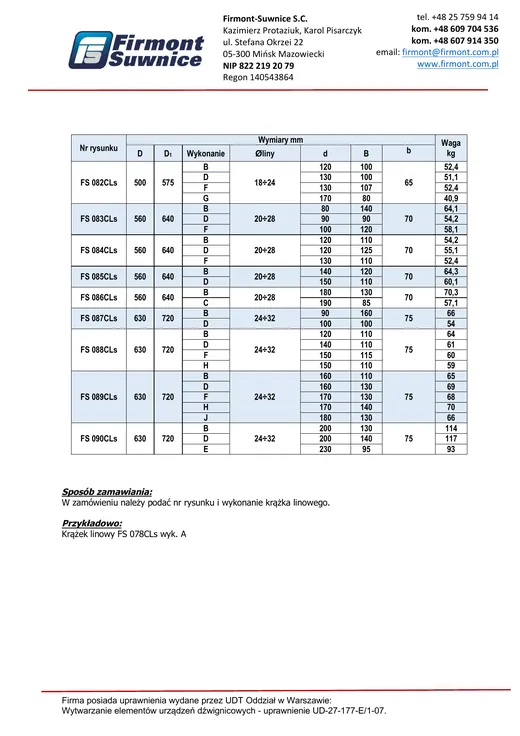

CLs: FS 061CLs – FS 090CLs, wymiary w mm
| Nr rysunku | D | D₁ | Wyk. | Ø liny | d | B | b | Masa [kg] | Zapytanie |
|---|---|---|---|---|---|---|---|---|---|
| FS 061CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 062CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 063CLs | 125 | 150 | B | 5÷6 | 35 | 40 | 22 | 1,8 | Zapytaj |
| FS 064CLs | 160 | 190 | D | 6÷8 | 25 | 50 | 28 | 2,8 | Zapytaj |
| FS 065CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 066CLs | 200 | 235 | D | 7÷10 | 30 | 55 | 32 | 4,1 | Zapytaj |
| FS 067CLs | 200 | 235 | D | 7÷10 | 60 | 40 | 32 | 4,2 | Zapytaj |
| FS 068CLs | 250 | 290 | D | 9÷12 | 40 | 60 | 36 | 6,5 | Zapytaj |
| FS 069CLs | 250 | 290 | D | 9÷12 | 60 | 60 | 36 | 8,5 | Zapytaj |
| FS 070CLs | 280 | 325 | D | 10÷14 | 40 | 50 | 39 | 10,1 | Zapytaj |
| FS 071CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 072CLs | 315 | 365 | F | 12÷16 | 60 | 60 | 43 | 15,0 | Zapytaj |
| FS 073CLs | 315 | 365 | D | 12÷16 | 80 | 70 | 43 | 18,5 | Zapytaj |
| FS 074CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 075CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 076CLs | 400 | 465 | D | 14÷20 | 65 | 80 | 55 | 27,5 | Zapytaj |
| FS 077CLs | 400 | 465 | D | 14÷20 | 100 | 80 | 55 | 34,0 | Zapytaj |
| FS 078CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 079CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 080CLs | 500 | 575 | D | 18÷24 | 80 | 75 | 65 | 36,2 | Zapytaj |
| FS 081CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 082CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 083CLs | 560 | 640 | D | 20÷28 | 90 | 90 | 70 | 54,2 | Zapytaj |
| FS 084CLs | 560 | 640 | D | 20÷28 | 120 | 125 | 70 | 55,1 | Zapytaj |
| FS 085CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 086CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 087CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 088CLs | kilka wykonań – wymiary w karcie katalogowej PDF | Zapytaj | |||||||
| FS 089CLs | 630 | 720 | F | 24÷32 | 170 | 130 | 75 | 68 | Zapytaj |
| FS 090CLs | 630 | 720 | D | 24÷32 | 200 | 140 | 75 | 117 | Zapytaj |
Potrzebujesz krążka spoza katalogu?
Wykonujemy krążki linowe według dostarczonej dokumentacji technicznej, staliwne lub toczone.
