Sprzęgła zębate i hamulcowe – karty katalogowe

Rysunki wymiarowe i tabele wymiarów sprzęgieł ASg, ASz, ATg, ATp oraz sprzęgieł przybębnowych. Kliknij kartę, aby ją powiększyć, albo pobierz plik PDF. Pod kartami znajdziesz tabele wymiarów wszystkich typów z przyciskiem zapytania.

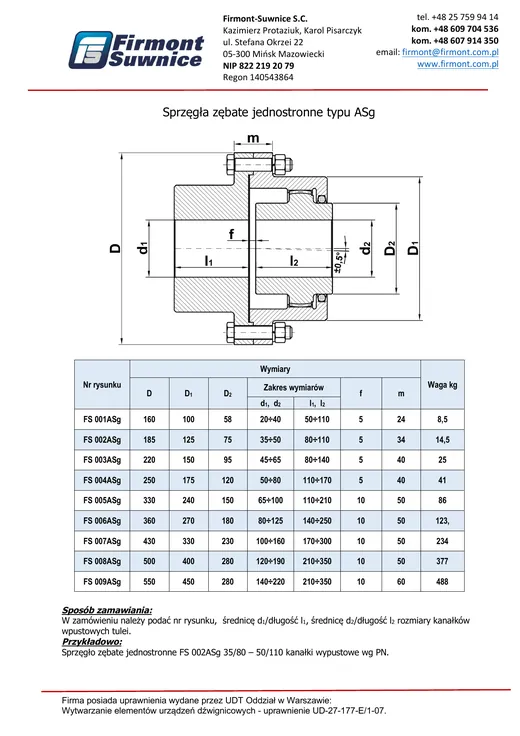

Karta katalogowa ASg – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ASg

01 / 05

Sprzęgła zębate jednostronne typu ASg

Sprzęgła zębate jednostronne łączą wały mechanizmów suwnic i maszyn przemysłowych, kompensując niewielkie niewspółosiowości. Tuleje wykonujemy z otworami i kanałkami wpustowymi według zamówienia.

Typoszereg: FS 001ASg – FS 009ASg
Średnica D: 160–550 mm
Otwory d₁, d₂: 20–220 mm
Masa: 8,5–488 kg

Przykład zamówieniaSprzęgło zębate jednostronne FS 002ASg 35/80 – 50/110, kanałki wpustowe wg PN

Karta katalogowa ASgPDF · 1 strona · 332 kB
Pobierz

ASg: FS 001ASg – FS 009ASg, wymiary w mm

Nr rysunku	D	D₁	D₂	d₁, d₂	l₁, l₂	f	m	Masa [kg]	Zapytanie
FS 001ASg	160	100	58	20÷40	50÷110	5	24	8,5	Zapytaj
FS 002ASg	185	125	75	35÷50	80÷110	5	34	14,5	Zapytaj
FS 003ASg	220	150	95	45÷65	80÷140	5	40	25	Zapytaj
FS 004ASg	250	175	120	50÷80	110÷170	5	40	41	Zapytaj
FS 005ASg	330	240	150	65÷100	110÷210	10	50	86	Zapytaj
FS 006ASg	360	270	180	80÷125	140÷250	10	50	123,	Zapytaj
FS 007ASg	430	330	230	100÷160	170÷300	10	50	234	Zapytaj
FS 008ASg	500	400	280	120÷190	210÷350	10	50	377	Zapytaj
FS 009ASg	550	450	280	140÷220	210÷350	10	60	488	Zapytaj

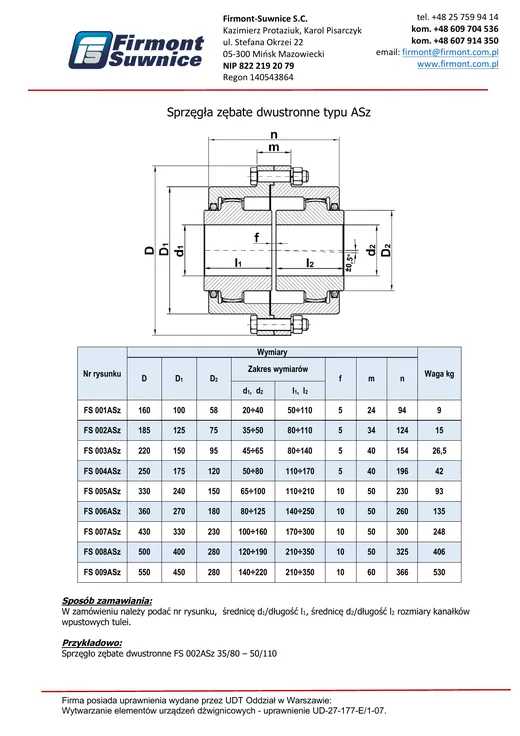

Karta katalogowa ASz – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ASz

02 / 05

Sprzęgła zębate dwustronne typu ASz

Dwustronne sprzęgła zębate z dwiema tulejami uzębionymi przenoszą duże momenty obrotowe w mechanizmach podnoszenia i jazdy. Typoszereg odpowiada wielkościom sprzęgieł ASg.

Typoszereg: FS 001ASz – FS 009ASz
Średnica D: 160–550 mm
Otwory d₁, d₂: 20–220 mm
Masa: 9–530 kg

Przykład zamówieniaSprzęgło zębate dwustronne FS 002ASz 35/80 – 50/110

Karta katalogowa ASzPDF · 1 strona · 585 kB
Pobierz

ASz: FS 001ASz – FS 009ASz, wymiary w mm

Nr rysunku	D	D₁	D₂	d₁, d₂	l₁, l₂	f	m	n	Masa [kg]	Zapytanie
FS 001ASz	160	100	58	20÷40	50÷110	5	24	94	9	Zapytaj
FS 002ASz	185	125	75	35÷50	80÷110	5	34	124	15	Zapytaj
FS 003ASz	220	150	95	45÷65	80÷140	5	40	154	26,5	Zapytaj
FS 004ASz	250	175	120	50÷80	110÷170	5	40	196	42	Zapytaj
FS 005ASz	330	240	150	65÷100	110÷210	10	50	230	93	Zapytaj
FS 006ASz	360	270	180	80÷125	140÷250	10	50	260	135	Zapytaj
FS 007ASz	430	330	230	100÷160	170÷300	10	50	300	248	Zapytaj
FS 008ASz	500	400	280	120÷190	210÷350	10	50	325	406	Zapytaj
FS 009ASz	550	450	280	140÷220	210÷350	10	60	366	530	Zapytaj

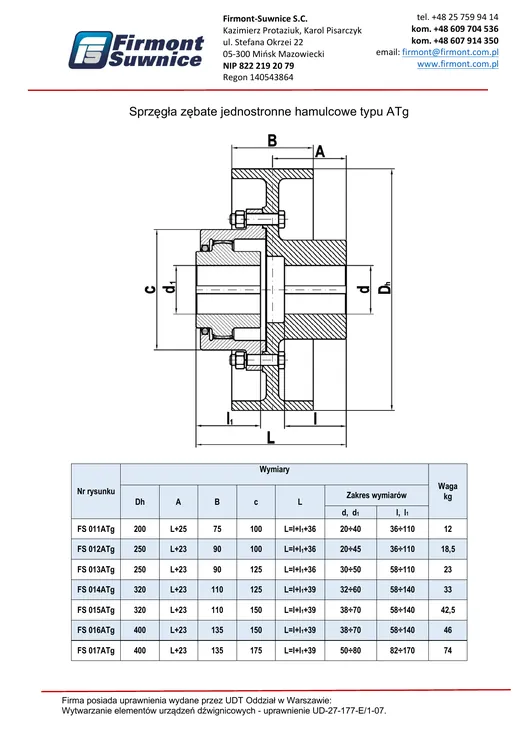

Karta katalogowa ATg, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ATg, strona 1 z 2

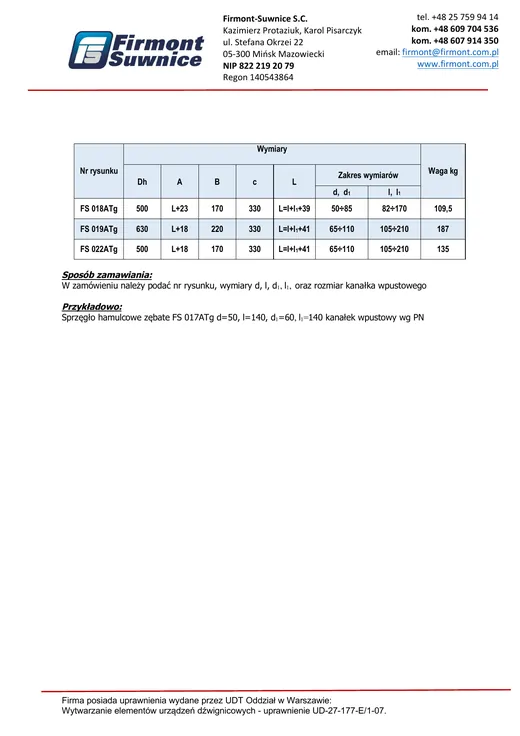

Karta katalogowa ATg, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ATg, strona 2 z 2

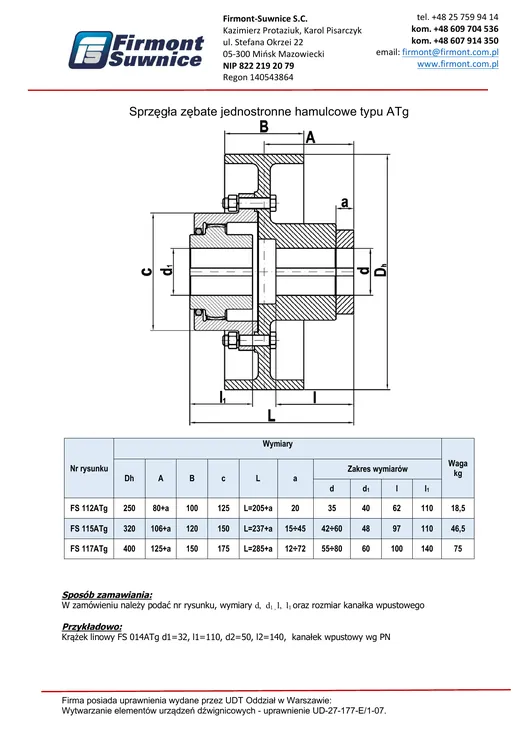

Karta katalogowa ATg z pierścieniem – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ATg z pierścieniem

03 / 05

Sprzęgła hamulcowe typu ATg

Sprzęgła zębate jednostronne z tarczą hamulcową, przeznaczone do współpracy z hamulcami szczękowymi. Dostępne w wersji standardowej oraz z pierścieniem.

Typoszereg: FS 011ATg – FS 022ATg
Z pierścieniem: FS 112, 115, 117ATg
Średnica tarczy Dh: 200–630 mm
Otwory d, d₁: 20–110 mm
Masa: 12–187 kg

Przykład zamówieniaSprzęgło hamulcowe zębate FS 017ATg d=50, l=140, d₁=60, l₁=140, kanałek wpustowy wg PN

Karta katalogowa ATgPDF · 2 strony · 480 kB
Pobierz
Karta katalogowa ATg z pierścieniemPDF · 1 strona · 478 kB
Pobierz

ATg: FS 011ATg – FS 022ATg, wymiary w mm

Nr rysunku	Dh	A	B	c	L	d, d₁	l, l₁	Masa [kg]	Zapytanie
FS 011ATg	200	L+25	75	100	L=l+l1+36	20÷40	36÷110	12	Zapytaj
FS 012ATg	250	L+23	90	100	L=l+l1+36	20÷45	36÷110	18,5	Zapytaj
FS 013ATg	250	L+23	90	125	L=l+l1+36	30÷50	58÷110	23	Zapytaj
FS 014ATg	320	L+23	110	125	L=l+l1+39	32÷60	58÷140	33	Zapytaj
FS 015ATg	320	L+23	110	150	L=l+l1+39	38÷70	58÷140	42,5	Zapytaj
FS 016ATg	400	L+23	135	150	L=l+l1+39	38÷70	58÷140	46	Zapytaj
FS 017ATg	400	L+23	135	175	L=l+l1+39	50÷80	82÷170	74	Zapytaj
FS 018ATg	500	L+23	170	330	L=l+l1+39	50÷85	82÷170	109,5	Zapytaj
FS 019ATg	630	L+18	220	330	L=l+l1+41	65÷110	105÷210	187	Zapytaj
FS 022ATg	500	L+18	170	330	L=l+l1+41	65÷110	105÷210	135	Zapytaj

ATg z pierścieniem: FS 112ATg – FS 117ATg, wymiary w mm

Nr rysunku	Dh	A	B	c	L	a	d	d₁	l	l₁	Masa [kg]	Zapytanie
FS 112ATg	250	80+a	100	125	L=205+a	20	35	40	62	110	18,5	Zapytaj
FS 115ATg	320	106+a	120	150	L=237+a	15÷45	42÷60	48	97	110	46,5	Zapytaj
FS 117ATg	400	125+a	150	175	L=285+a	12÷72	55÷80	60	100	140	75	Zapytaj

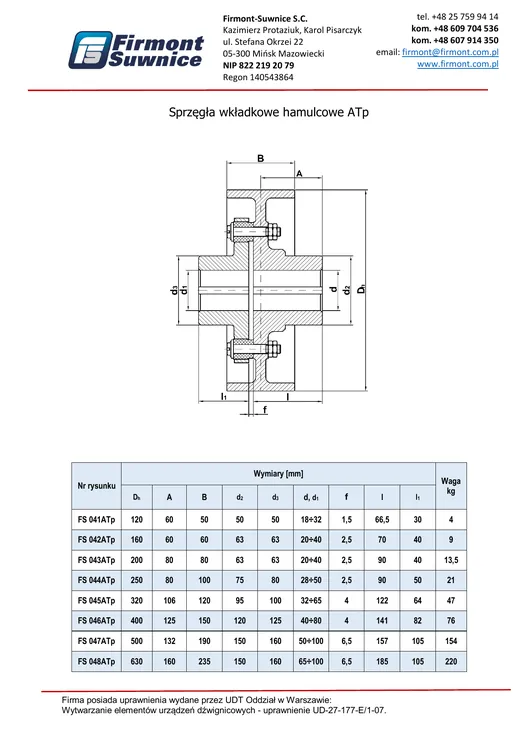

Karta katalogowa ATp, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ATp, strona 1 z 2

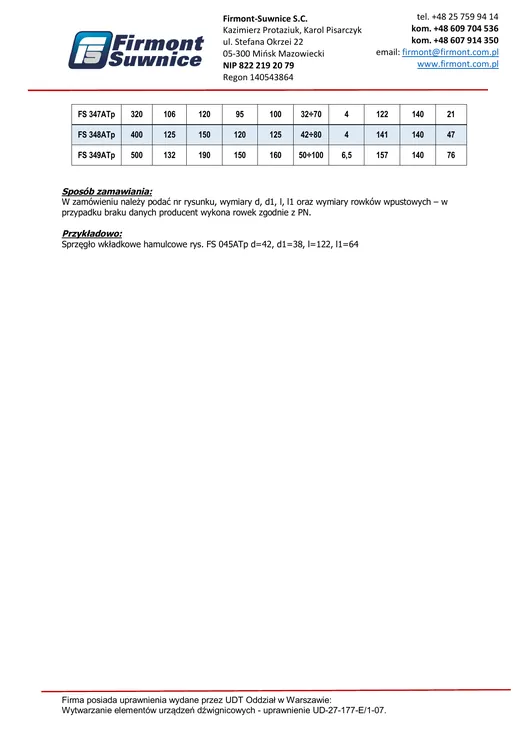

Karta katalogowa ATp, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ATp, strona 2 z 2

04 / 05

Sprzęgła hamulcowe typu ATp z wkładką gumową

Sprzęgła wkładkowe hamulcowe z elastyczną wkładką gumową tłumią drgania i uderzenia przy rozruchu. Tarcza hamulcowa jest częścią sprzęgła.

Typoszereg: FS 041ATp – FS 048ATp, FS 347–349ATp
Średnica tarczy Dh: 120–630 mm
Otwory d, d₁: 18–100 mm
Masa: 4–220 kg

Przykład zamówieniaSprzęgło wkładkowe hamulcowe rys. FS 045ATp d=42, d₁=38, l=122, l₁=64

Karta katalogowa ATpPDF · 2 strony · 349 kB
Pobierz

ATp: FS 041ATp – FS 349ATp, wymiary w mm

Nr rysunku	Dh	A	B	d₂	d₃	d, d₁	f	l	l₁	Masa [kg]	Zapytanie
FS 041ATp	120	60	50	50	50	18÷32	1,5	66,5	30	4	Zapytaj
FS 042ATp	160	60	60	63	63	20÷40	2,5	70	40	9	Zapytaj
FS 043ATp	200	80	80	63	63	20÷40	2,5	90	40	13,5	Zapytaj
FS 044ATp	250	80	100	75	80	28÷50	2,5	90	50	21	Zapytaj
FS 045ATp	320	106	120	95	100	32÷65	4	122	64	47	Zapytaj
FS 046ATp	400	125	150	120	125	40÷80	4	141	82	76	Zapytaj
FS 047ATp	500	132	190	150	160	50÷100	6,5	157	105	154	Zapytaj
FS 048ATp	630	160	235	150	160	65÷100	6,5	185	105	220	Zapytaj
FS 347ATp	320	106	120	95	100	32÷70	4	122	140	21	Zapytaj
FS 348ATp	400	125	150	120	125	42÷80	4	141	140	47	Zapytaj
FS 349ATp	500	132	190	150	160	50÷100	6,5	157	140	76	Zapytaj

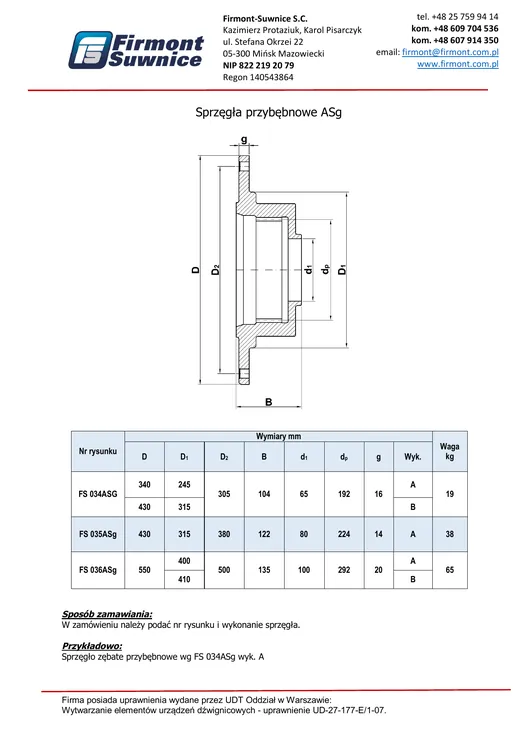

Karta katalogowa ASg 034–036 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ASg 034–036

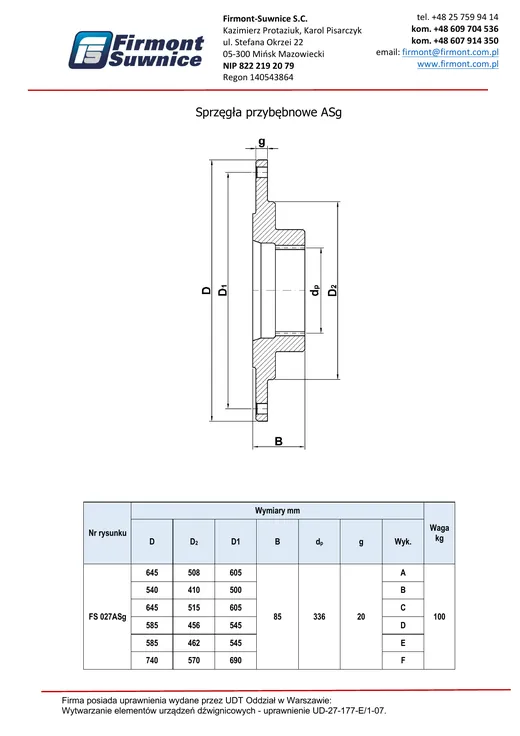

Karta katalogowa ASg 027–128, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ASg 027–128, strona 1 z 2

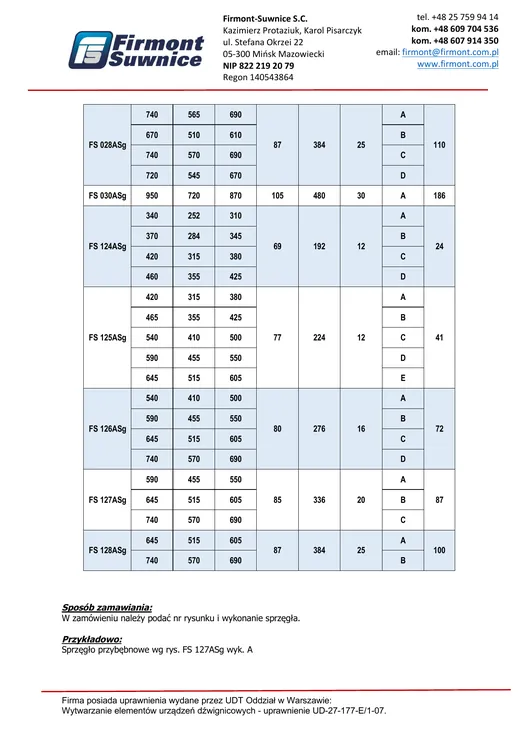

Karta katalogowa ASg 027–128, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa ASg 027–128, strona 2 z 2

05 / 05

Sprzęgła przybębnowe typu ASg

Sprzęgła zębate przybębnowe łączą wał przekładni z bębnem linowym mechanizmu podnoszenia. Każdy typ ma kilka wykonań (A–F), różniących się średnicami przyłączeniowymi.

Typoszereg: FS 027–030ASg, FS 034–036ASg, FS 124–128ASg
Średnica D: 340–950 mm
Wykonania: A, B, C, D, E, F

Przykład zamówieniaSprzęgło zębate przybębnowe wg FS 034ASg wyk. A

Karta katalogowa ASg 034–036PDF · 1 strona · 285 kB
Pobierz
Karta katalogowa ASg 027–128PDF · 2 strony · 276 kB
Pobierz

ASg 034–036: FS 034ASG – FS 036ASg, wymiary w mm

Nr rysunku	D	D₁	D₂	B	d₁	dp	g	Wyk.	Masa [kg]	Zapytanie
FS 034ASG	kilka wykonań – wymiary w karcie katalogowej PDF									Zapytaj
FS 035ASg	430	315	380	122	80	224	14	A	38	Zapytaj
FS 036ASg	kilka wykonań – wymiary w karcie katalogowej PDF									Zapytaj

ASg 027–128: FS 027ASg – FS 128ASg, wymiary w mm

Nr rysunku	D	D₂	D₁	B	dp	g	Wyk.	Masa [kg]	Zapytanie
FS 027ASg	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj
FS 028ASg	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj
FS 030ASg	950	720	870	105	480	30	A	186	Zapytaj
FS 124ASg	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj
FS 125ASg	540	410	500	77	224	12	C	41	Zapytaj
FS 126ASg	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj
FS 127ASg	645	515	605	85	336	20	B	87	Zapytaj
FS 128ASg	kilka wykonań – wymiary w karcie katalogowej PDF								Zapytaj

Nie znalazłeś potrzebnego rozmiaru?

Wykonujemy sprzęgła także według dostarczonej dokumentacji lub wzoru.
