Zblocza dolne i górne – karty katalogowe

Rysunki wymiarowe i tabele wymiarów zbloczy hakowych DEb, DEc, DEd oraz zbloczy górnych DEt i DEu. Kliknij kartę, aby ją powiększyć, albo pobierz plik PDF. Pod kartami znajdziesz tabele wymiarów wszystkich typów z przyciskiem zapytania.

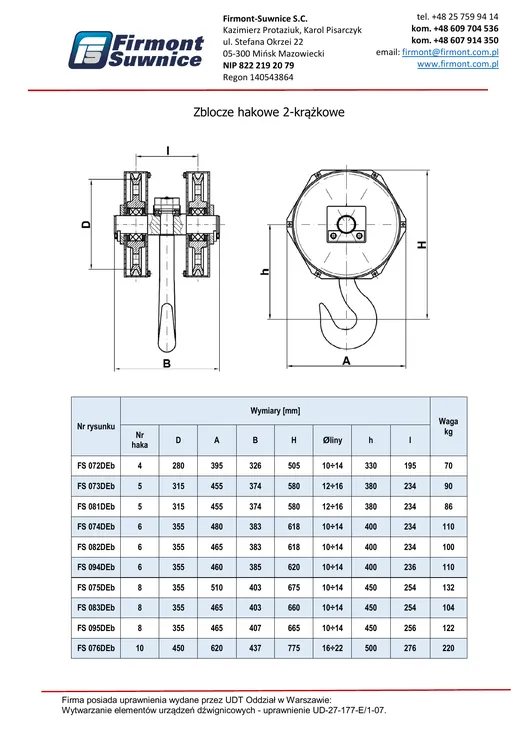

Karta katalogowa DEb, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DEb, strona 1 z 2

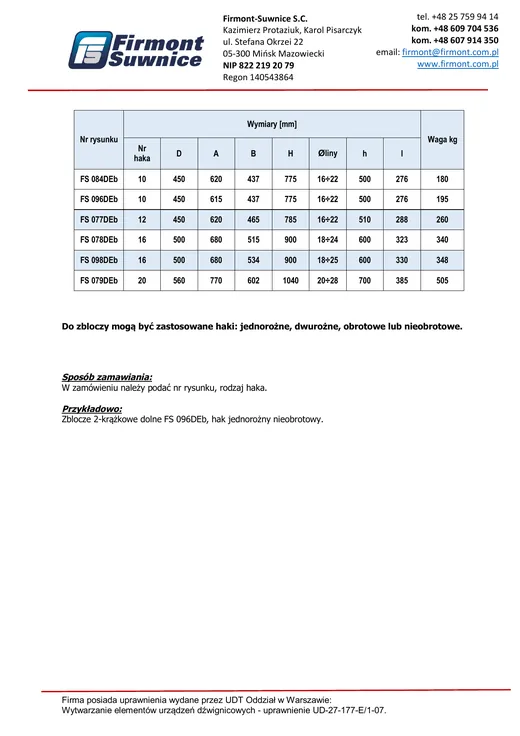

Karta katalogowa DEb, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DEb, strona 2 z 2

01 / 05

Zblocza dolne dwukrążkowe typu DEb

Zblocza hakowe dwukrążkowe do suwnic i wciągników. Mogą być wyposażone w hak jednorożny lub dwurożny, obrotowy lub nieobrotowy.

Typoszereg: FS 072–079DEb, FS 081–084DEb, FS 094–096DEb, FS 098DEb
Średnica krążka D: 280–560 mm
Średnica liny: 10–28 mm
Hak: nr 4–20
Masa: 70–505 kg

Przykład zamówieniaZblocze 2-krążkowe dolne FS 096DEb, hak jednorożny nieobrotowy

Karta katalogowa DEbPDF · 2 strony · 701 kB
Pobierz

DEb: FS 072DEb – FS 079DEb, wymiary w mm

Nr rysunku	Nr haka	D	A	B	H	Ø liny	h	l	Masa [kg]	Zapytanie
FS 072DEb	4	280	395	326	505	10÷14	330	195	70	Zapytaj
FS 073DEb	5	315	455	374	580	12÷16	380	234	90	Zapytaj
FS 081DEb	5	315	455	374	580	12÷16	380	234	86	Zapytaj
FS 074DEb	6	355	480	383	618	10÷14	400	234	110	Zapytaj
FS 082DEb	6	355	465	383	618	10÷14	400	234	100	Zapytaj
FS 094DEb	6	355	460	385	620	10÷14	400	236	110	Zapytaj
FS 075DEb	8	355	510	403	675	10÷14	450	254	132	Zapytaj
FS 083DEb	8	355	465	403	660	10÷14	450	254	104	Zapytaj
FS 095DEb	8	355	465	407	665	10÷14	450	256	122	Zapytaj
FS 076DEb	10	450	620	437	775	16÷22	500	276	220	Zapytaj
FS 084DEb	10	450	620	437	775	16÷22	500	276	180	Zapytaj
FS 096DEb	10	450	615	437	775	16÷22	500	276	195	Zapytaj
FS 077DEb	12	450	620	465	785	16÷22	510	288	260	Zapytaj
FS 078DEb	16	500	680	515	900	18÷24	600	323	340	Zapytaj
FS 098DEb	16	500	680	534	900	18÷25	600	330	348	Zapytaj
FS 079DEb	20	560	770	602	1040	20÷28	700	385	505	Zapytaj

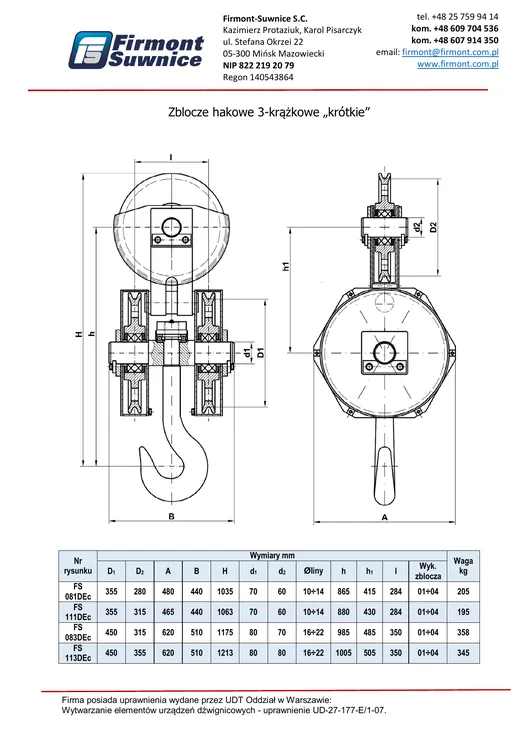

Karta katalogowa DEc, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DEc, strona 1 z 2

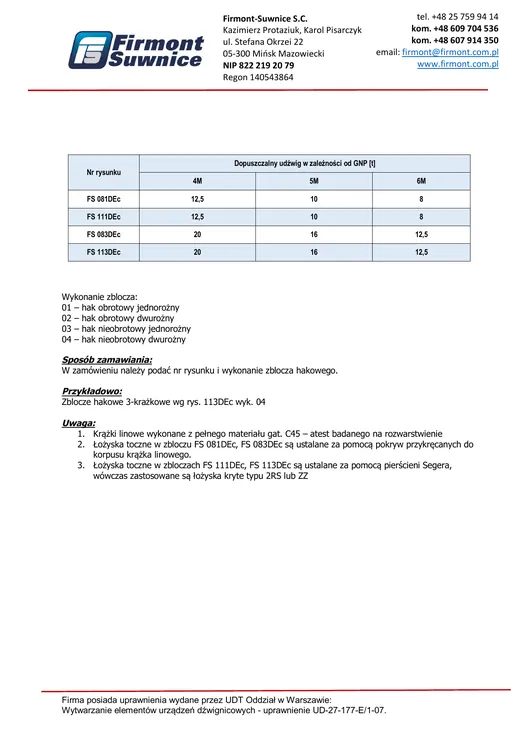

Karta katalogowa DEc, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DEc, strona 2 z 2

02 / 05

Zblocza dolne trzykrążkowe typu DEc

Zblocza hakowe trzykrążkowe w wykonaniu „krótkim”. Krążki linowe z pełnego materiału C45 z atestem badania na rozwarstwienie. Cztery wykonania haka: obrotowy lub nieobrotowy, jednorożny lub dwurożny.

Typoszereg: FS 081DEc, 083DEc, 111DEc, 113DEc
Udźwig: 8–20 t (zależnie od grupy natężenia pracy)
Średnica liny: 10–22 mm
Wykonania: 01–04
Masa: 195–358 kg

Przykład zamówieniaZblocze hakowe 3-krążkowe wg rys. FS 113DEc wyk. 04

Karta katalogowa DEcPDF · 2 strony · 1051 kB
Pobierz

DEc: FS 081DEc – FS 113DEc, wymiary w mm

Nr rysunku	D₁	D₂	A	B	H	d₁	d₂	Ø liny	h	h₁	l	Wyk.	Masa [kg]	Zapytanie
FS 081DEc	355	280	480	440	1035	70	60	10÷14	865	415	284	01÷04	205	Zapytaj
FS 111DEc	355	315	465	440	1063	70	60	10÷14	880	430	284	01÷04	195	Zapytaj
FS 083DEc	450	315	620	510	1175	80	70	16÷22	985	485	350	01÷04	358	Zapytaj
FS 113DEc	450	355	620	510	1213	80	80	16÷22	1005	505	350	01÷04	345	Zapytaj

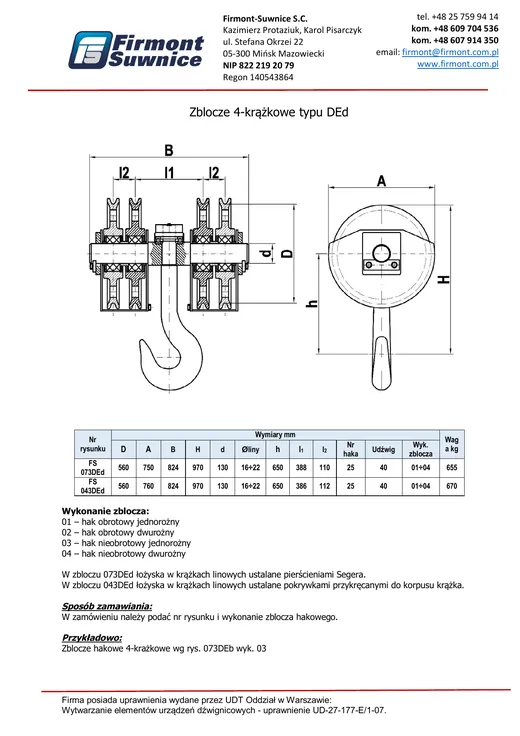

Karta katalogowa DEd – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DEd

03 / 05

Zblocza dolne czterokrążkowe typu DEd

Zblocza hakowe czterokrążkowe o udźwigu 40 t z hakiem nr 25. Dostępne w czterech wykonaniach haka.

Typoszereg: FS 043DEd, FS 073DEd
Udźwig: 40 t
Średnica krążka D: 560 mm
Średnica liny: 16–22 mm
Masa: 655–670 kg

Przykład zamówieniaZblocze hakowe 4-krążkowe wg rys. FS 073DEd wyk. 03

Karta katalogowa DEdPDF · 1 strona · 772 kB
Pobierz

DEd: FS 073DEd – FS 043DEd, wymiary w mm

Nr rysunku	D	A	B	H	d	Ø liny	h	l₁	l₂	Nr haka	Udźwig [t]	Wyk.	Masa [kg]	Zapytanie
FS 073DEd	560	750	824	970	130	16÷22	650	388	110	25	40	01÷04	655	Zapytaj
FS 043DEd	560	760	824	970	130	16÷22	650	386	112	25	40	01÷04	670	Zapytaj

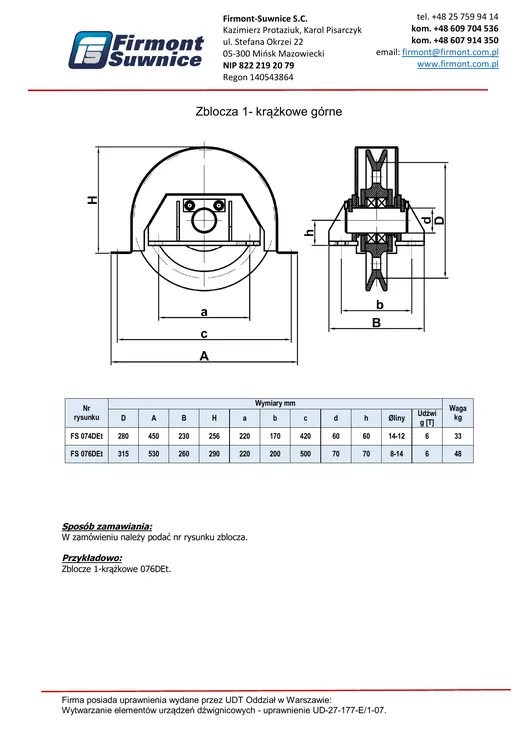

Karta katalogowa DEt – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DEt

04 / 05

Zblocza górne jednokrążkowe typu DEt

Jednokrążkowe zblocza górne do mechanizmów podnoszenia suwnic.

Typoszereg: FS 074DEt, FS 076DEt
Udźwig: 6 t
Średnica krążka D: 280–315 mm
Masa: 33–48 kg

Przykład zamówieniaZblocze 1-krążkowe FS 076DEt

Karta katalogowa DEtPDF · 1 strona · 345 kB
Pobierz

DEt: FS 074DEt – FS 076DEt, wymiary w mm

Nr rysunku	D	A	B	H	a	b	c	d	h	Ø liny	Udźwig [t]	Masa [kg]	Zapytanie
FS 074DEt	280	450	230	256	220	170	420	60	60	14-12	6	33	Zapytaj
FS 076DEt	315	530	260	290	220	200	500	70	70	8-14	6	48	Zapytaj

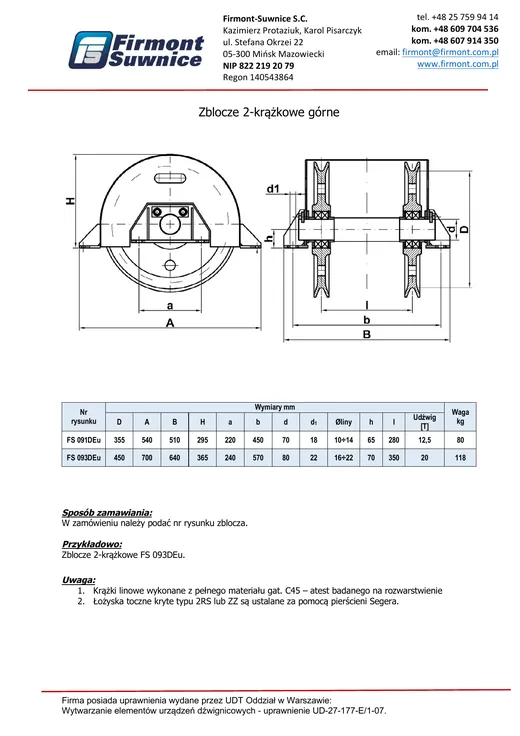

Karta katalogowa DEu – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DEu

05 / 05

Zblocza górne dwukrążkowe typu DEu

Dwukrążkowe zblocza górne z krążkami z pełnego materiału C45. Łożyska kryte 2RS lub ZZ ustalane pierścieniami Segera.

Typoszereg: FS 091DEu, FS 093DEu
Udźwig: 12,5–20 t
Średnica krążka D: 355–450 mm
Średnica liny: 10–22 mm
Masa: 80–118 kg

Przykład zamówieniaZblocze 2-krążkowe FS 093DEu

Karta katalogowa DEuPDF · 1 strona · 449 kB
Pobierz

DEu: FS 091DEu – FS 093DEu, wymiary w mm

Nr rysunku	D	A	B	H	a	b	d	d₁	Ø liny	h	l	Udźwig [t]	Masa [kg]	Zapytanie
FS 091DEu	355	540	510	295	220	450	70	18	10÷14	65	280	12,5	80	Zapytaj
FS 093DEu	450	700	640	365	240	570	80	22	16÷22	70	350	20	118	Zapytaj

Potrzebujesz zblocza w innym wykonaniu?

Wykonujemy zblocza także w wykonaniu przeciwwybuchowym, według dokumentacji klienta lub na podstawie starego elementu.

Skontaktuj się Wróć do oferty
