Zderzaki do suwnic – karty katalogowe

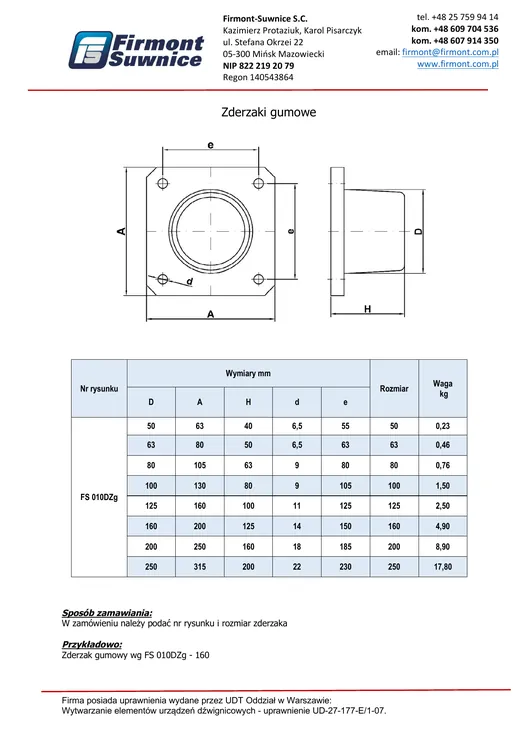

Rysunek wymiarowy i tabela wymiarów zderzaków gumowych DZg. Kliknij kartę, aby ją powiększyć, albo pobierz plik PDF. Pod kartami znajdziesz tabele wymiarów wszystkich typów z przyciskiem zapytania.
01 / 01
Zderzaki gumowe typu DZg
Zderzaki gumowe montowane na suwnicach i odbojach torów jezdnych. Pochłaniają energię uderzenia przy dojeździe do krańca toru.
- Typ
- FS 010DZg
- Rozmiary D
- 50, 63, 80, 100, 125, 160, 200, 250 mm
- Masa
- 0,23–17,8 kg
Przykład zamówieniaZderzak gumowy wg FS 010DZg - 160
-
Karta katalogowa DZgPobierz
DZg: FS 010DZg - 50 – FS 010DZg - 250, wymiary w mm
| Nr rysunku | D | A | H | d | e | Masa [kg] | Zapytanie |
|---|---|---|---|---|---|---|---|
| FS 010DZg - 50 | 50 | 63 | 40 | 6,5 | 55 | 0,23 | Zapytaj |
| FS 010DZg - 63 | 63 | 80 | 50 | 6,5 | 63 | 0,46 | Zapytaj |
| FS 010DZg - 80 | 80 | 105 | 63 | 9 | 80 | 0,76 | Zapytaj |
| FS 010DZg - 100 | 100 | 130 | 80 | 9 | 105 | 1,50 | Zapytaj |
| FS 010DZg - 125 | 125 | 160 | 100 | 11 | 125 | 2,50 | Zapytaj |
| FS 010DZg - 160 | 160 | 200 | 125 | 14 | 150 | 4,90 | Zapytaj |
| FS 010DZg - 200 | 200 | 250 | 160 | 18 | 185 | 8,90 | Zapytaj |
| FS 010DZg - 250 | 250 | 315 | 200 | 22 | 230 | 17,80 | Zapytaj |
Szukasz zderzaka sprężynowego?
Dostarczamy też zderzaki gumowe ze śrubą, zderzaki sprężynowe DZs oraz sprężyny do nich. Zapytaj o potrzebny typ.
