Zestawy kołowe – karty katalogowe

Rysunki wymiarowe i tabele wymiarów zestawów kołowych napędowych DNk, BKh oraz luźnych DNi, BKk. Kliknij kartę, aby ją powiększyć, albo pobierz plik PDF. Pod kartami znajdziesz tabele wymiarów wszystkich typów z przyciskiem zapytania.

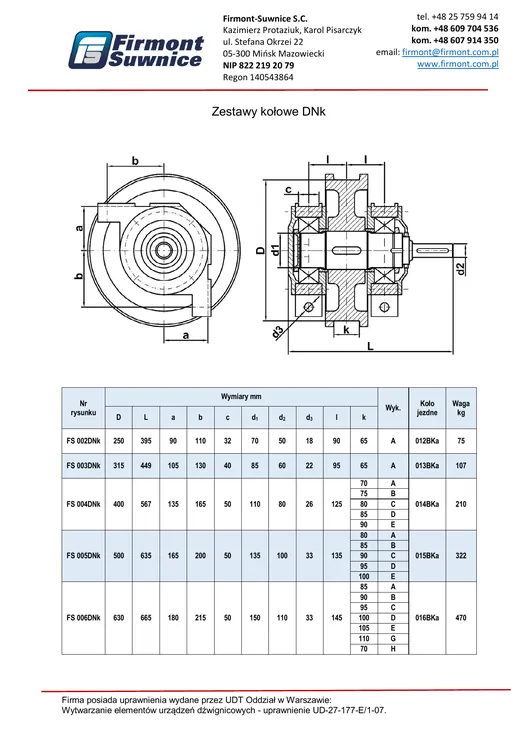

Karta katalogowa DNk, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DNk, strona 1 z 2

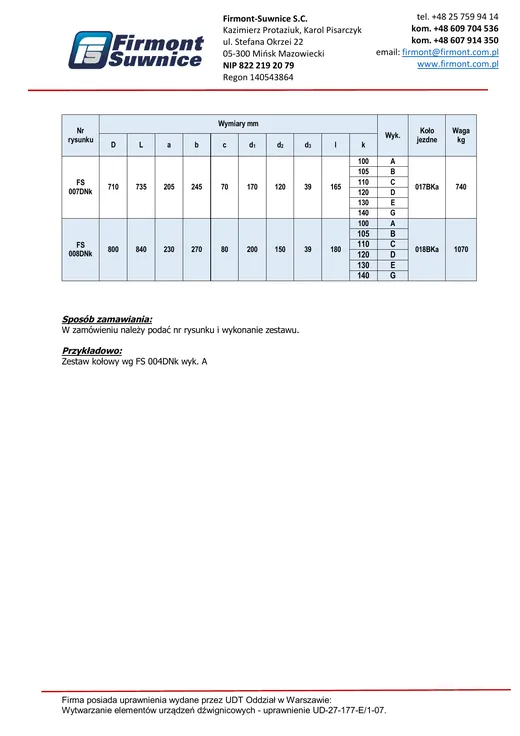

Karta katalogowa DNk, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DNk, strona 2 z 2

01 / 04

Zestawy kołowe napędowe typu DNk

Zestawy kołowe napędowe z kołami BKa, kompletne z wałem i łożyskowaniem.

Typoszereg: FS 002DNk – FS 008DNk
Średnica koła: 250–800 mm
Koło: 012BKa – 018BKa
Masa: od 75 kg

Przykład zamówieniaZestaw kołowy wg FS 004DNk wyk. A

Karta katalogowa DNkPDF · 2 strony · 814 kB
Pobierz

DNk: FS 002DNk – FS 006DNk, wymiary w mm

Nr rysunku	D	L	a	b	c	d₁	d₂	d₃	l	k	Wyk.	Koło jezdne	Masa [kg]	Zapytanie
FS 002DNk	250	395	90	110	32	70	50	18	90	65	A	012BKa	75	Zapytaj
FS 003DNk	315	449	105	130	40	85	60	22	95	65	A	013BKa	107	Zapytaj
FS 004DNk	400	567	135	165	50	110	80	26	125	80	C	014BKa	210	Zapytaj
FS 005DNk	500	635	165	200	50	135	100	33	135	90	C	015BKa	322	Zapytaj
FS 006DNk	630	665	180	215	50	150	110	33	145	100	D	016BKa	470	Zapytaj

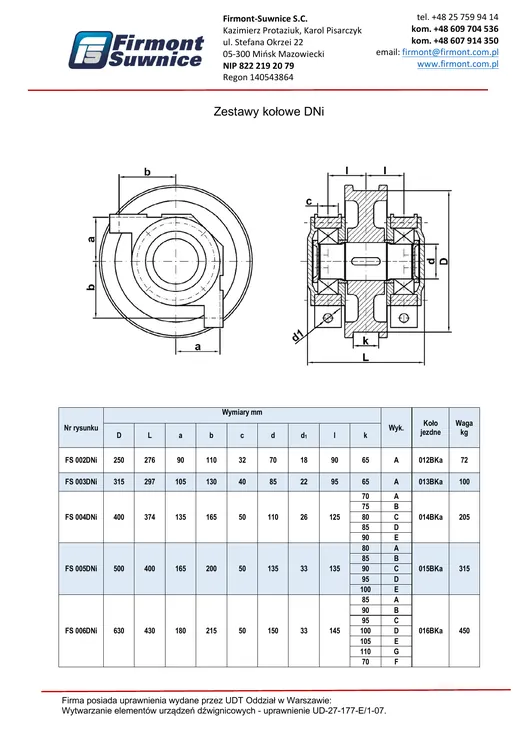

Karta katalogowa DNi, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DNi, strona 1 z 2

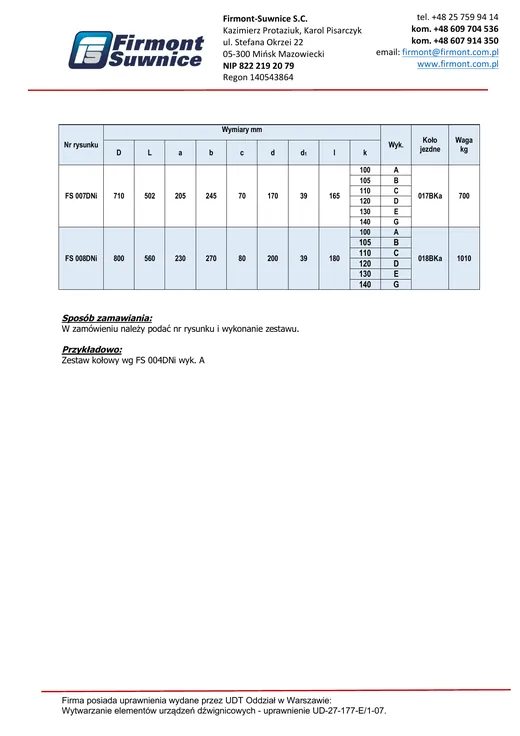

Karta katalogowa DNi, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa DNi, strona 2 z 2

02 / 04

Zestawy kołowe luźne typu DNi

Zestawy kołowe luźne (nienapędzane) z kołami BKa, odpowiadające wielkościom zestawów DNk.

Typoszereg: FS 002DNi – FS 008DNi
Średnica koła: 250–800 mm
Koło: 012BKa – 018BKa
Masa: 72–1010 kg

Przykład zamówieniaZestaw kołowy wg FS 004DNi wyk. A

Karta katalogowa DNiPDF · 2 strony · 488 kB
Pobierz

DNi: FS 002DNi – FS 008DNi, wymiary w mm

Nr rysunku	D	L	a	b	c	d	d₁	l	k	Wyk.	Koło jezdne	Masa [kg]	Zapytanie
FS 002DNi	250	276	90	110	32	70	18	90	65	A	012BKa	72	Zapytaj
FS 003DNi	315	297	105	130	40	85	22	95	65	A	013BKa	100	Zapytaj
FS 004DNi	400	374	135	165	50	110	26	125	80	C	014BKa	205	Zapytaj
FS 005DNi	500	400	165	200	50	135	33	135	90	C	015BKa	315	Zapytaj
FS 006DNi	630	430	180	215	50	150	33	145	100	D	016BKa	450	Zapytaj
FS 007DNi	kilka wykonań – wymiary w karcie katalogowej PDF												Zapytaj
FS 008DNi	kilka wykonań – wymiary w karcie katalogowej PDF												Zapytaj

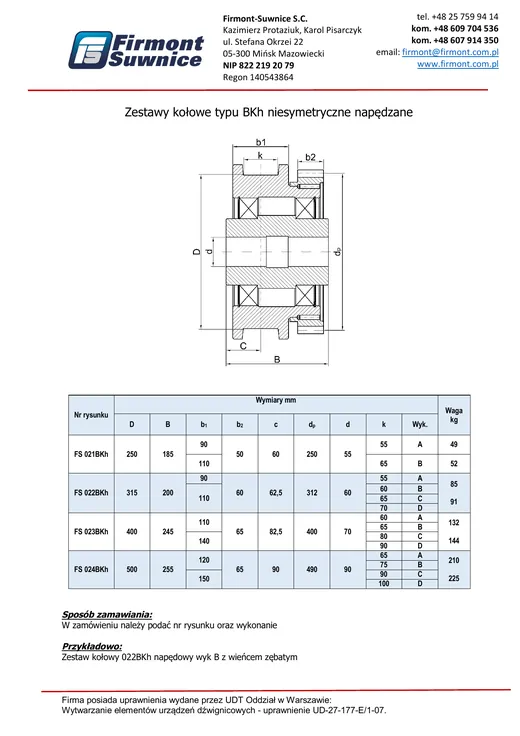

Karta katalogowa BKh – rysunek wymiarowy i tabela wymiarów — Karta katalogowa BKh

03 / 04

Zestawy kołowe napędowe typu BKh

Niesymetryczne zestawy kołowe napędzane, także w wykonaniu z wieńcem zębatym.

Typoszereg: FS 021BKh – FS 024BKh
Średnica koła: 250–500 mm

Przykład zamówieniaZestaw kołowy FS 022BKh napędowy wyk. B z wieńcem zębatym

Karta katalogowa BKhPDF · 1 strona · 322 kB
Pobierz

BKh: FS 021BKh – FS 024BKh, wymiary w mm

Nr rysunku	D	Zapytanie
FS 021BKh	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj
FS 022BKh	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj
FS 023BKh	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj
FS 024BKh	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj

Karta katalogowa BKk – rysunek wymiarowy i tabela wymiarów — Karta katalogowa BKk

04 / 04

Zestawy kołowe luźne typu BKk

Niesymetryczne zestawy kołowe nienapędzane, odpowiadające wielkościom zestawów BKh.

Typoszereg: FS 021BKk – FS 024BKk
Średnica koła: 250–500 mm

Przykład zamówieniaZestaw kołowy FS 022BKk nienapędowy wyk. B

Karta katalogowa BKkPDF · 1 strona · 302 kB
Pobierz

BKk: FS 021BKk – FS 024BKk, wymiary w mm

Nr rysunku	D	Zapytanie
FS 021BKk	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj
FS 022BKk	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj
FS 023BKk	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj
FS 024BKk	kilka wykonań – wymiary w karcie katalogowej PDF	Zapytaj

Potrzebujesz zestawu według własnej dokumentacji?

Wykonujemy zestawy kołowe także według przesłanej dokumentacji.
