Haki jednorożne i dwurożne – karty katalogowe

Tabele wymiarów i udźwigów haków jednorożnych i dwurożnych. Kliknij kartę, aby ją powiększyć, albo pobierz plik PDF. Pod kartami znajdziesz tabele wymiarów wszystkich typów z przyciskiem zapytania.

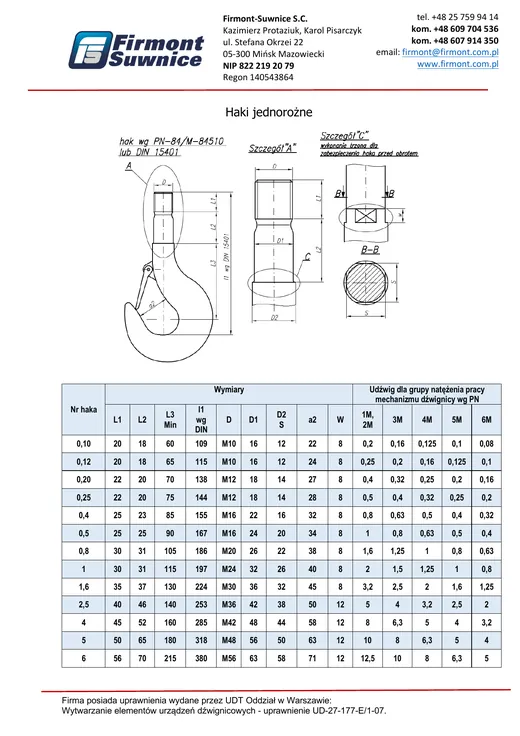

Karta katalogowa haków jednorożnych, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa haków jednorożnych, strona 1 z 2

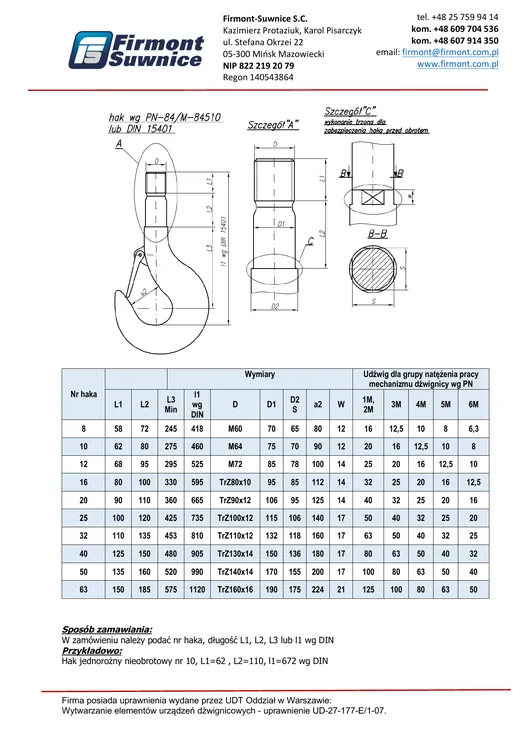

Karta katalogowa haków jednorożnych, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa haków jednorożnych, strona 2 z 2

01 / 02

Haki jednorożne

Haki jednorożne kute do zbloczy suwnic i wciągników. Udźwig dobieramy do grupy natężenia pracy mechanizmu dźwignicy według PN. Długość trzonu wykonujemy według zamówienia.

Numery haków: 0,10 – 63
Udźwig: 0,08–125 t (zależnie od grupy 1M–6M)
Gwint trzonu: M10 – TrZ160x16
Normy: PN, DIN 15401

Przykład zamówieniaHak jednorożny nieobrotowy nr 10, L1=62, L2=110, l1=672 wg DIN

Karta katalogowa haków jednorożnychPDF · 2 strony · 312 kB
Pobierz

haków jednorożnych: Hak jednorożny nr 0,10 – Hak jednorożny nr 63, wymiary w mm

Nr rysunku	L1	L2	L3 min	l1 wg DIN	D (gwint)	D1	D2/S	a2	W	1M–2M [t]	3M [t]	4M [t]	5M [t]	6M [t]	Zapytanie
Hak jednorożny nr 0,10	20	18	60	109	M10	16	12	22	8	0,2	0,16	0,125	0,1	0,08	Zapytaj
Hak jednorożny nr 0,12	20	18	65	115	M10	16	12	24	8	0,25	0,2	0,16	0,125	0,1	Zapytaj
Hak jednorożny nr 0,20	22	20	70	138	M12	18	14	27	8	0,4	0,32	0,25	0,2	0,16	Zapytaj
Hak jednorożny nr 0,25	22	20	75	144	M12	18	14	28	8	0,5	0,4	0,32	0,25	0,2	Zapytaj
Hak jednorożny nr 0,4	25	23	85	155	M16	22	16	32	8	0,8	0,63	0,5	0,4	0,32	Zapytaj
Hak jednorożny nr 0,5	25	25	90	167	M16	24	20	34	8	1	0,8	0,63	0,5	0,4	Zapytaj
Hak jednorożny nr 0,8	30	31	105	186	M20	26	22	38	8	1,6	1,25	1	0,8	0,63	Zapytaj
Hak jednorożny nr 1	30	31	115	197	M24	32	26	40	8	2	1,5	1,25	1	0,8	Zapytaj
Hak jednorożny nr 1,6	35	37	130	224	M30	36	32	45	8	3,2	2,5	2	1,6	1,25	Zapytaj
Hak jednorożny nr 2,5	40	46	140	253	M36	42	38	50	12	5	4	3,2	2,5	2	Zapytaj
Hak jednorożny nr 4	45	52	160	285	M42	48	44	58	12	8	6,3	5	4	3,2	Zapytaj
Hak jednorożny nr 5	50	65	180	318	M48	56	50	63	12	10	8	6,3	5	4	Zapytaj
Hak jednorożny nr 6	56	70	215	380	M56	63	58	71	12	12,5	10	8	6,3	5	Zapytaj
Hak jednorożny nr 8	58	72	245	418	M60	70	65	80	12	16	12,5	10	8	6,3	Zapytaj
Hak jednorożny nr 10	62	80	275	460	M64	75	70	90	12	20	16	12,5	10	8	Zapytaj
Hak jednorożny nr 12	68	95	295	525	M72	85	78	100	14	25	20	16	12,5	10	Zapytaj
Hak jednorożny nr 16	80	100	330	595	TrZ80x10	95	85	112	14	32	25	20	16	12,5	Zapytaj
Hak jednorożny nr 20	90	110	360	665	TrZ90x12	106	95	125	14	40	32	25	20	16	Zapytaj
Hak jednorożny nr 25	100	120	425	735	TrZ100x12	115	106	140	17	50	40	32	25	20	Zapytaj
Hak jednorożny nr 32	110	135	453	810	TrZ110x12	132	118	160	17	63	50	40	32	25	Zapytaj
Hak jednorożny nr 40	125	150	480	905	TrZ130x14	150	136	180	17	80	63	50	40	32	Zapytaj
Hak jednorożny nr 50	135	160	520	990	TrZ140x14	170	155	200	17	100	80	63	50	40	Zapytaj
Hak jednorożny nr 63	150	185	575	1120	TrZ160x16	190	175	224	21	125	100	80	63	50	Zapytaj

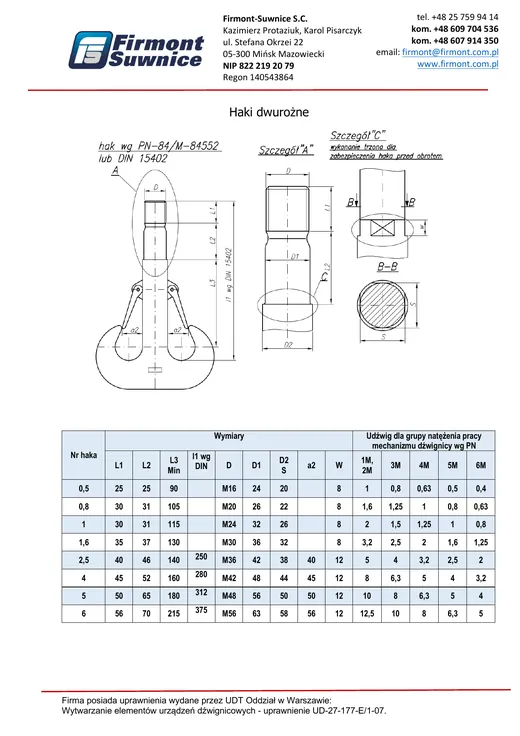

Karta katalogowa haków dwurożnych, strona 1 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa haków dwurożnych, strona 1 z 2

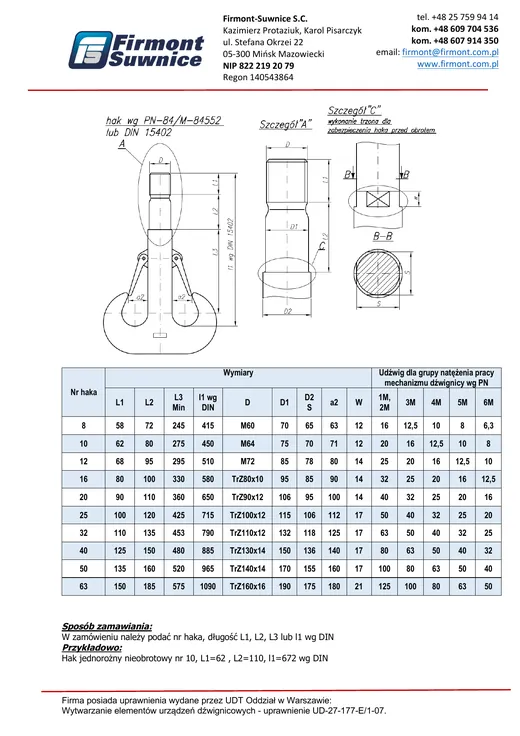

Karta katalogowa haków dwurożnych, strona 2 z 2 – rysunek wymiarowy i tabela wymiarów — Karta katalogowa haków dwurożnych, strona 2 z 2

02 / 02

Haki dwurożne

Haki dwurożne do zbloczy o większych udźwigach. Udźwig dobieramy do grupy natężenia pracy mechanizmu dźwignicy według PN.

Numery haków: 0,5 – 63
Udźwig: 0,4–125 t (zależnie od grupy 1M–6M)
Gwint trzonu: M16 – TrZ160x16
Normy: PN, DIN 15402

Sposób zamawianiaPodaj nr haka oraz długość L1, L2, L3 lub l1 wg DIN

Karta katalogowa haków dwurożnychPDF · 2 strony · 324 kB
Pobierz

haków dwurożnych: Hak dwurożny nr 0,5 – Hak dwurożny nr 63, wymiary w mm

Nr rysunku	L1	L2	L3 min	l1 wg DIN	D (gwint)	D1	D2/S	a2	W	1M–2M [t]	3M [t]	4M [t]	5M [t]	6M [t]	Zapytanie
Hak dwurożny nr 0,5	25	25	90	–	M16	24	20	–	8	1	0,8	0,63	0,5	0,4	Zapytaj
Hak dwurożny nr 0,8	30	31	105	–	M20	26	22	–	8	1,6	1,25	1	0,8	0,63	Zapytaj
Hak dwurożny nr 1	30	31	115	–	M24	32	26	–	8	2	1,5	1,25	1	0,8	Zapytaj
Hak dwurożny nr 1,6	35	37	130	–	M30	36	32	–	8	3,2	2,5	2	1,6	1,25	Zapytaj
Hak dwurożny nr 2,5	40	46	140	250	M36	42	38	40	12	5	4	3,2	2,5	2	Zapytaj
Hak dwurożny nr 4	45	52	160	280	M42	48	44	45	12	8	6,3	5	4	3,2	Zapytaj
Hak dwurożny nr 5	50	65	180	312	M48	56	50	50	12	10	8	6,3	5	4	Zapytaj
Hak dwurożny nr 6	56	70	215	375	M56	63	58	56	12	12,5	10	8	6,3	5	Zapytaj
Hak dwurożny nr 8	58	72	245	415	M60	70	65	63	12	16	12,5	10	8	6,3	Zapytaj
Hak dwurożny nr 10	62	80	275	450	M64	75	70	71	12	20	16	12,5	10	8	Zapytaj
Hak dwurożny nr 12	68	95	295	510	M72	85	78	80	14	25	20	16	12,5	10	Zapytaj
Hak dwurożny nr 16	80	100	330	580	TrZ80x10	95	85	90	14	32	25	20	16	12,5	Zapytaj
Hak dwurożny nr 20	90	110	360	650	TrZ90x12	106	95	100	14	40	32	25	20	16	Zapytaj
Hak dwurożny nr 25	100	120	425	715	TrZ100x12	115	106	112	17	50	40	32	25	20	Zapytaj
Hak dwurożny nr 32	110	135	453	790	TrZ110x12	132	118	125	17	63	50	40	32	25	Zapytaj
Hak dwurożny nr 40	125	150	480	885	TrZ130x14	150	136	140	17	80	63	50	40	32	Zapytaj
Hak dwurożny nr 50	135	160	520	965	TrZ140x14	170	155	160	17	100	80	63	50	40	Zapytaj
Hak dwurożny nr 63	150	185	575	1090	TrZ160x16	190	175	180	21	125	100	80	63	50	Zapytaj

Szukasz haka według innej normy?

Wykonujemy haki według norm PN lub DIN, także na podstawie dostarczonego wzoru.

Skontaktuj się Wróć do oferty
